Czujnik Halla to element, który zamienia zmianę pola magnetycznego w sygnał elektryczny, dlatego w aucie sprawdza się tam, gdzie liczy się precyzyjny odczyt położenia albo prędkości bez mechanicznego zużycia. Ja najczęściej traktuję go jako mały, ale bardzo ważny punkt całego układu: od zapłonu i skrzyni biegów po ABS, pedał gazu czy aktywne czujniki położenia. W tym artykule rozkładam temat na czynniki pierwsze i pokazuję, jak działa, gdzie go spotkasz, po czym poznać usterkę oraz jak podejść do diagnostyki bez zgadywania.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Hallotron działa bezstykowo, więc nie zużywa się jak klasyczny potencjometr.
- W samochodzie mierzy głównie położenie, prędkość albo obecność pola magnetycznego.
- Typowe objawy usterki to problemy z rozruchem, błędy sterownika, tryb awaryjny i błędne odczyty prędkości.
- Do diagnostyki najlepiej sprawdzają się zasilanie, masa, sygnał i szczelina montażowa.
- Nie każdy problem oznacza uszkodzony sam element. Często winne są przewody, wtyczka albo magnes odniesienia.
Jak działa hallotron i dlaczego sterownik mu ufa

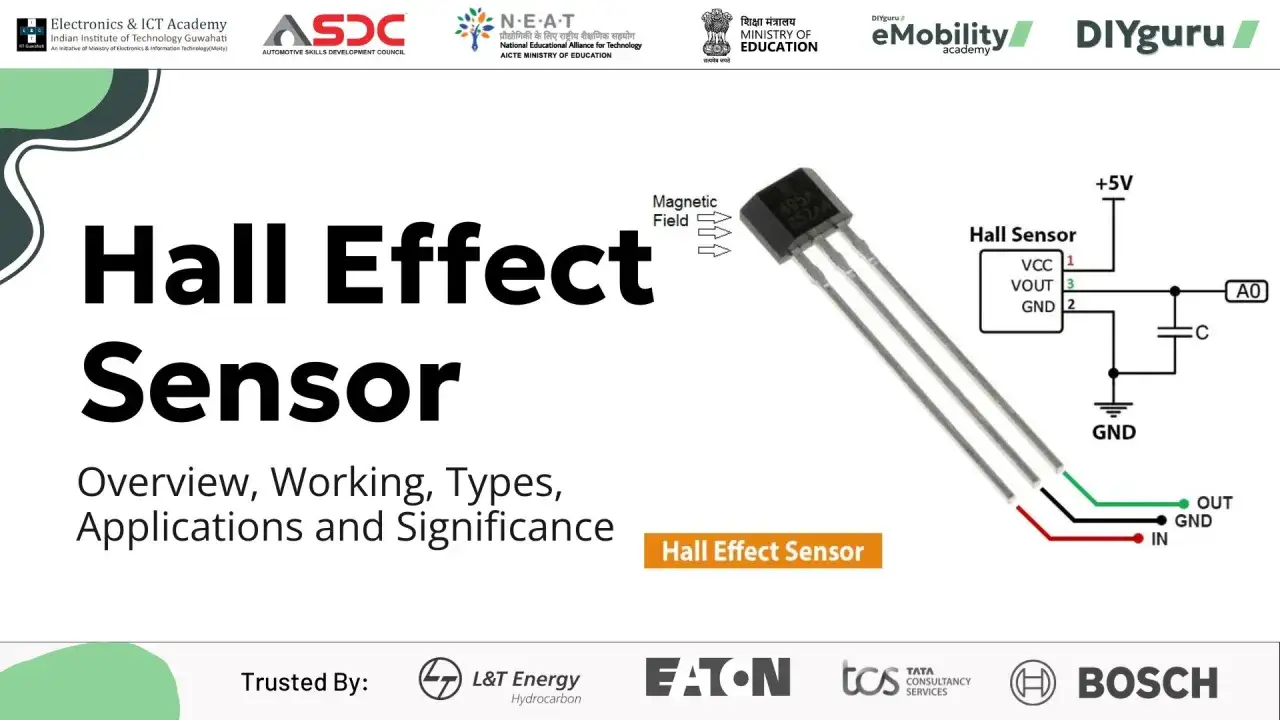

Mechanizm jest prosty, ale bardzo sprytny. W środku znajduje się półprzewodnik, przez który płynie prąd, a gdy przez ten materiał przechodzi pole magnetyczne, na wyjściu pojawia się napięcie poprzeczne. To właśnie ten efekt zamienia ruch magnesu, koła impulsowego albo metalowego elementu odniesienia w sygnał zrozumiały dla sterownika.
W praktyce najważniejsze jest to, że pomiar odbywa się bez kontaktu mechanicznego. Nie ma tu ślizgacza, który trze po ścieżce, ani elementu, który z czasem po prostu się wyciera. Dlatego takie czujniki dobrze znoszą drgania, brud i wysoką temperaturę. W zastosowaniach pod maską producenci projektują je tak, by pracowały nawet w okolicach 160°C, a to już mówi sporo o ich odporności.
Trzeba też pamiętać, że sam sygnał z elementu Halla bywa bardzo mały, więc elektronika w obudowie wzmacnia go i porządkuje. Dzięki temu sterownik dostaje albo czysty impuls, albo napięcie proporcjonalne do pola, albo sygnał cyfrowy. Gdy rozumie się ten mechanizm, łatwiej ocenić, dlaczego w praktyce występują różne wersje tego samego rozwiązania.
Jakie wersje spotyka się w motoryzacji
W warsztacie najczęściej rozróżniam trzy podstawowe odmiany: przełącznikowe, liniowe i kątowe. Różnią się nie tyle ideą działania, ile sposobem podania informacji do sterownika. To ważne, bo od tego zależy sposób testu, interpretacja błędu i dobór zamiennika.
| Typ | Jak pracuje | Gdzie trafia najczęściej | Co warto zapamiętać |
|---|---|---|---|
| Przełącznikowy | Daje stan 0/1, czyli sygnał włącz/wyłącz | Światła stop, sygnalizacja położenia, krańcówki | Liczy się wyraźny próg zadziałania i ustawienie magnesu |
| Liniowy | Podaje sygnał proporcjonalny do pola magnetycznego | Pedał gazu, przepustnica, zawory, pozycja elementów wykonawczych | Ważna jest kalibracja i stabilne zasilanie |
| Kątowy | Odczytuje zmianę położenia obrotowego | Wał korbowy, wałek rozrządu, skrzynia biegów, zawieszenie | Nie toleruje dużych luzów i błędnej szczeliny montażowej |
| Prądowy | Mierzy prąd bez rozcinania obwodu | Hybrydy, auta elektryczne, układy ładowania | Przydaje się tam, gdzie liczy się izolacja galwaniczna |
Warto też zwrócić uwagę na liczbę przewodów. W wielu autach spotyka się wersje trójprzewodowe: zasilanie, masa i sygnał. Zdarzają się jednak także rozwiązania dwuprzewodowe, w których elektronika działa inaczej i nie wolno ich testować tak samo jak klasycznego czujnika analogowego. To właśnie różnice w budowie decydują o tym, czy później diagnoza będzie szybka, czy zamieni się w błądzenie po omacku.
Gdzie najczęściej pracuje w samochodzie i motocyklu
Tu widać, dlaczego ten element jest tak popularny. W autach spotykam go przede wszystkim przy pomiarze położenia wału korbowego i wałka rozrządu, gdzie sterownik musi wiedzieć, kiedy dokładnie podać paliwo i zapłon. Jeśli sygnał znika albo skacze, silnik może ciężko odpalać, pracować nierówno albo w ogóle nie ruszyć.
Drugie częste miejsce to układy związane z prędkością i zmianą biegów. W skrzyni biegów hallotron pomaga sterownikowi ocenić obroty i moment przełączenia. W aktywnych czujnikach ABS również bardzo często korzysta się z pomiaru pola magnetycznego, bo sterownik potrzebuje szybkiej i stabilnej informacji o ruchu koła. Właśnie dlatego taki sensor ma znaczenie nie tylko dla komfortu, ale też dla bezpieczeństwa.
W motocyklach i skuterach też ma sporo pracy: w położeniu przepustnicy, manetce gazu, czujniku biegu lub prędkości koła. W nowszych konstrukcjach bezstykowy pomiar świetnie sprawdza się tam, gdzie jest wilgoć, wibracje i mało miejsca na klasyczny element mechaniczny. Ja bardzo cenię to rozwiązanie właśnie za odporność na codzienną eksploatację, a nie za samą nowoczesność.
Na tym etapie łatwo już zrozumieć, że uszkodzenie nie musi wyglądać tak samo w każdym aucie. I właśnie dlatego warto przejść od zastosowań do objawów, które kierowca zauważa na co dzień.
Jak rozpoznać usterkę bez zgadywania
Objawy bywają podstępne, bo nie zawsze od razu krzyczą o jednym konkretnym winowajcy. Najczęściej widzę problem w postaci trudnego rozruchu, gaśnięcia po odpaleniu, nierównej pracy na biegu jałowym albo spadku mocy. W części aut zapali się kontrolka silnika, ABS lub skrzyni biegów, a sterownik przejdzie w tryb awaryjny.
Warto patrzeć na symptomy szerzej. Jeśli pojawia się błędny odczyt prędkości, opóźnione zmiany biegów, brak reakcji na gaz albo nieprawidłowa praca wspomagania, to sam czujnik nie jest jedyną możliwością. Tak samo dobrze może zawinić przewód, zaśniedziała wtyczka, zbyt duża szczelina, uszkodzony magnes referencyjny albo problem ze sterownikiem.
| Objaw | Co sprawdziłbym najpierw |
|---|---|
| Silnik ciężko odpala albo gaśnie | Sygnał z czujnika wału, zasilanie, masa, wiązka przy silniku |
| Nierówna praca i szarpanie | Stabilność sygnału, szczelina montażowa, zakłócenia w okablowaniu |
| Kontrolka ABS lub ESP | Czujnik przy kole, pierścień magnetyczny, zabrudzenie i korozja |
| Tryb awaryjny skrzyni lub silnika | Błędy w sterowniku, brak zgodności sygnałów, połączenia elektryczne |
| Nieprawidłowy odczyt prędkości | Czujnik, źródło pola magnetycznego i stan mechanicznego odniesienia |
Jeśli objawy są niestabilne i raz się pojawiają, a raz znikają, najczęściej problem leży w instalacji albo w ustawieniu elementu względem magnesu. To dobry moment, żeby przejść od objawów do konkretnej diagnostyki, bo właśnie tam najłatwiej uniknąć niepotrzebnej wymiany części.
Jak sprawdzić go w garażu, zanim wymienisz część
Ja w diagnostyce zaczynam od rzeczy prostych, ale skutecznych. Najpierw odczytuję błędy i parametry bieżące, bo to od razu pokazuje, czy sterownik widzi sygnał, czy całkowicie go gubi. Potem sprawdzam zasilanie, masę i stan wtyczki. Dopiero później przechodzę do samego sygnału oraz części mechanicznej.
- Odczytaj kody usterek i dane bieżące z diagnostyki.
- Sprawdź, czy na złączu pojawia się właściwe zasilanie i solidna masa.
- Obejrzyj przewody, piny i uszczelnienie wtyczki.
- Zweryfikuj szczelinę między czujnikiem a elementem odniesienia.
- Jeśli masz oscyloskop, obejrzyj przebieg sygnału pod obciążeniem i przy poruszaniu wiązką.
W czujnikach trójprzewodowych często spotyka się zasilanie 5 V, więc zwykły multimetr pomaga tylko częściowo. Jeśli sygnał jest cyfrowy, PWM albo SENT, to oscyloskop daje dużo więcej niż sama kontrola oporności. Z kolei przy rozwiązaniach przełącznikowych ważne jest to, czy element rzeczywiście zmienia stan w odpowiednim punkcie, a nie tylko czy „ma przejście”.
Nie pomijam też strony mechanicznej. Zabrudzony pierścień, osłabiony magnes albo źle ustawiony uchwyt potrafią udawać awarię elektryczną. Gdy wiązka jest nienaruszona, a sygnał nadal wygląda źle, dopiero wtedy sens ma głębsze podejrzenie samego elementu. I właśnie tu przydaje się porównanie z innymi technologiami, bo pokazuje, kiedy Hall wygrywa, a kiedy lepiej sprawdza się inny typ czujnika.
Hall, indukcyjny czy potencjometr
To porównanie robi sporą różnicę przy wyborze części albo interpretacji objawów. W praktyce nie ma jednego najlepszego rozwiązania do wszystkiego, tylko są różne kompromisy między precyzją, odpornością, kosztem i sposobem zasilania. Właśnie dlatego w warsztacie tak często sprawdzam, z jakim typem układu mam do czynienia, zanim cokolwiek wymienię.
| Technologia | Plusy | Minusy | Najlepsze zastosowanie |
|---|---|---|---|
| Hall | Bezstykowy pomiar, dobra precyzja przy małych prędkościach, długa żywotność | Wymaga zasilania i poprawnej szczeliny montażowej | Położenie, prędkość, pozycja wału, pedał, skrzynia, zawieszenie |
| Indukcyjny | Prosta konstrukcja, często nie wymaga zasilania | Słabszy sygnał przy niskich obrotach i przy postoju | Pomiar prędkości obrotowej w prostszych układach |
| Potencjometr | Niski koszt i czytelny sygnał analogowy | Zużywa się mechanicznie | Starsze rozwiązania i mniej wymagające układy |
Jeśli zależy ci na stabilnym odczycie przy bardzo małej prędkości albo nawet przy zerowym ruchu, Hall ma wyraźną przewagę. Jeśli układ ma być prosty i tani, czasem wystarczy indukcja. Gdy liczy się niska cena, ale liczysz się z zużyciem, nadal trafisz na potencjometry. Właśnie z tego powodu same objawy nie wystarczą do decyzji o wymianie.
Co sprawdzam przy zakupie i montażu, żeby nie wracać do tego samego błędu
Przy wymianie najbardziej nie lubię skrótów myślowych. Nowa część nie pomoże, jeśli ma inny typ sygnału, inny rozstaw mocowania albo nie pasuje do magnesu odniesienia. Dlatego przed montażem sprawdzam numer katalogowy, liczbę przewodów, typ wyjścia i wymagany odstęp roboczy. To jest nudne tylko z pozoru, bo właśnie tutaj ucina się większość powrotów reklamacyjnych.
- Porównuję starą i nową część pod kątem złącza, obudowy i długości przewodu.
- Sprawdzam, czy sterownik wymaga adaptacji lub podstawowego ustawienia po wymianie.
- Oglądam pierścień magnetyczny, koło impulsowe i powierzchnie montażowe.
- Nie ignoruję korozji na masie i śladów wilgoci we wtyczce.
- Po montażu wykonuję próbę pod obciążeniem, a nie tylko „na postoju”.
Jeśli usterka wraca mimo nowego elementu, niemal zawsze zaczynam od wiązki i mechanicznego odniesienia, a nie od kolejnej wymiany. W praktyce to oszczędza czas, pieniądze i nerwy. W 2026 roku, przy coraz gęstszej elektronice w samochodach i motocyklach, takie podejście jest po prostu rozsądniejsze niż zgadywanie.
