Czujnik MAP należy do tych części, które nie są widowiskowe, ale mają bezpośredni wpływ na kulturę pracy silnika. Mierzy ciśnienie bezwzględne w układzie dolotowym i pomaga sterownikowi dobrać dawkę paliwa, wyprzedzenie zapłonu oraz reakcję na gaz. W praktyce wyjaśniam tu, jak działa ten element, po czym poznać jego awarię, jak go sprawdzić i kiedy naprawa kończy się na czyszczeniu, a kiedy na wymianie.
Najważniejsze informacje o czujniku MAP w skrócie
- MAP to czujnik ciśnienia w kolektorze dolotowym, a nie przepływomierz powietrza.
- Sterownik silnika wykorzystuje jego sygnał do obliczania obciążenia, dawki paliwa i pracy zapłonu.
- Typowe objawy awarii to falowanie obrotów, szarpanie, brak mocy, wyższe spalanie i kontrolka Check Engine.
- W wielu przypadkach najpierw opłaca się czyszczenie i kontrola dolotu, a nie od razu zakup nowej części.
- Cena samego czujnika zwykle mieści się w widełkach od około 50 do 600 zł, a robocizna najczęściej kosztuje 50-100 zł.
Czym jest czujnik MAP i za co odpowiada

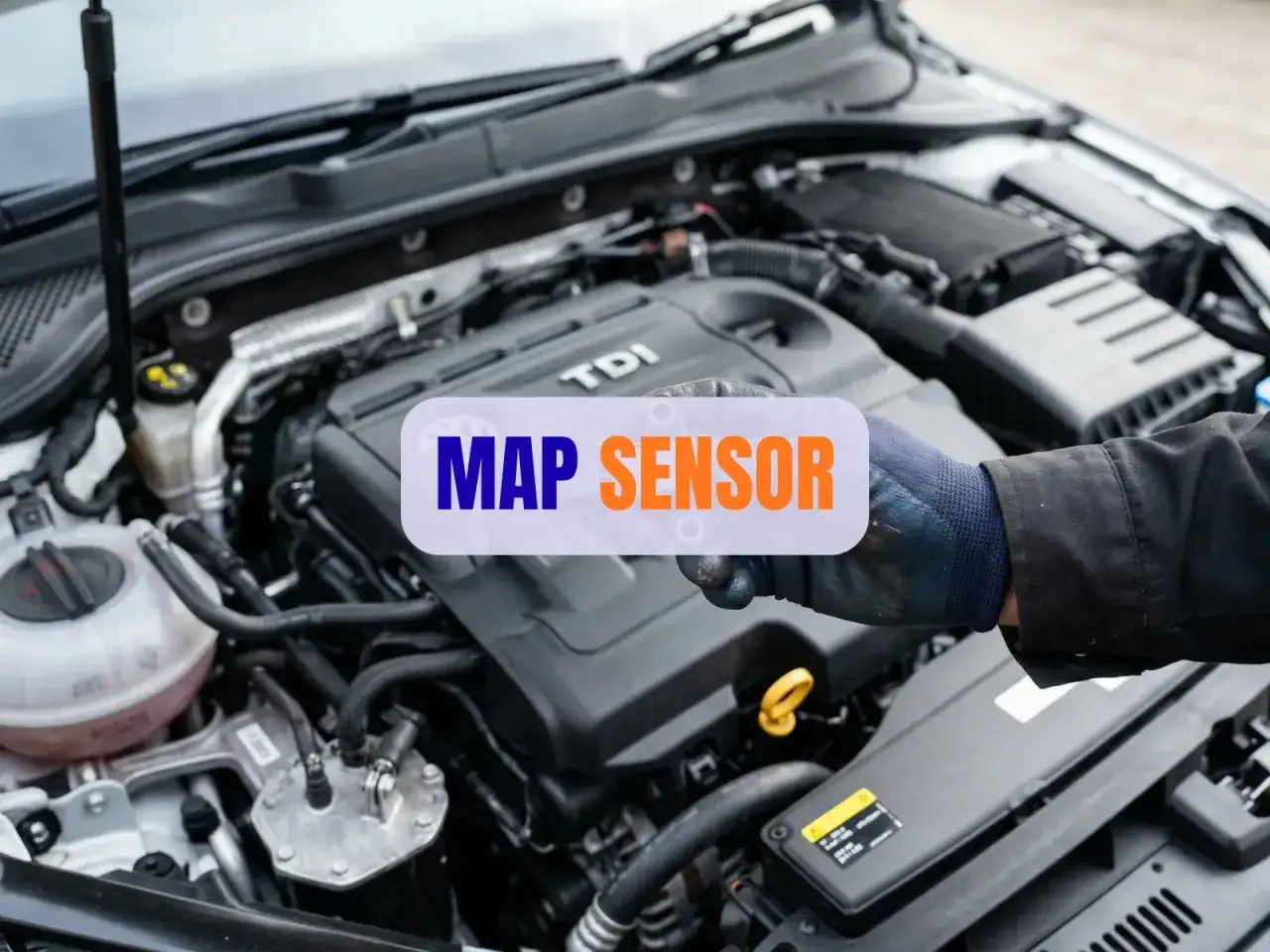

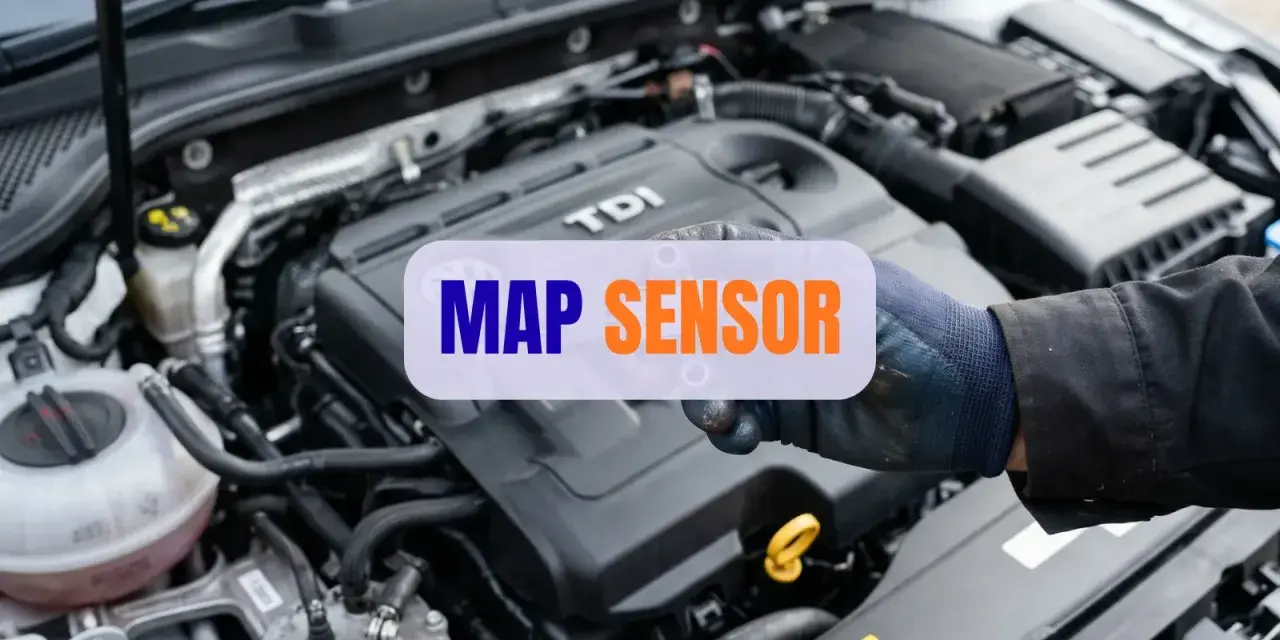

MAP rozwija się jako Manifold Absolute Pressure, czyli czujnik bezwzględnego ciśnienia w kolektorze dolotowym. Mówiąc prościej, to element, który "patrzy", jak mocno silnik zasysa powietrze albo jak duże jest ciśnienie w dolocie pod obciążeniem. Sterownik silnika nie zgaduje wtedy dawki paliwa, tylko opiera ją na konkretnym odczycie.
Ja traktuję ten czujnik jako część układu obliczania obciążenia silnika. Z jego sygnału ECU wyciąga informacje potrzebne do pracy wtrysku, zapłonu i czasem sterowania doładowaniem. Jeśli odczyt jest zaniżony albo zawyżony, mieszanka robi się za bogata lub za uboga, a samochód zaczyna tracić płynność jazdy.
Ważne jest też samo słowo bezwzględne. Ten sensor nie mierzy różnicy względem aktualnego podciśnienia za oknem, tylko względem punktu odniesienia w układzie pomiarowym. Dlatego przy wyłączonym silniku jego odczyt jest zbliżony do ciśnienia atmosferycznego, a na biegu jałowym wyraźnie spada. Z tego miejsca już tylko krok do tego, jak dokładnie pracuje w codziennej jeździe.
Jak pracuje w kolektorze dolotowym
Najłatwiej zrozumieć działanie MAP sensora, patrząc na trzy typowe sytuacje. Gdy zapłon jest włączony, a silnik jeszcze nie pracuje, czujnik zwykle pokazuje ciśnienie atmosferyczne. Gdy motor wchodzi na ciepły jałowy, w kolektorze pojawia się podciśnienie. Przy mocnym wciśnięciu gazu albo w silniku z turbodoładowaniem wartość rośnie, bo do dolotu trafia więcej powietrza.
| Sytuacja | Orientacyjny odczyt | Co z tego wynika |
|---|---|---|
| Zapłon włączony, silnik zgaszony | Około 95-103 kPa, czyli blisko 1 bar | ECU ma punkt odniesienia dla ciśnienia atmosferycznego |
| Ciepły bieg jałowy w benzynie wolnossącej | Często 30-40 kPa, czasem nieco więcej lub mniej | Układ dolotowy pracuje na podciśnieniu |
| Mocne przyspieszanie lub doładowanie | Powyżej 100 kPa, a w turbo znacznie więcej zależnie od konstrukcji | Sterownik wie, że silnik ma większe obciążenie |
W nowszych konstrukcjach spotkasz też wersje T-MAP, czyli czujnik MAP z dołożonym pomiarem temperatury powietrza. To ma sens, bo sterownik dostaje wtedy pełniejszy obraz warunków w dolocie i dokładniej liczy mieszankę. Właśnie dlatego jeden mały element potrafi tak mocno wpływać na pracę całego silnika. Skoro wiesz już, jak działa, warto rozdzielić go od innych czujników, z którymi najczęściej jest mylony.
MAP, MAF i czujnik doładowania nie są tym samym
To jeden z najczęstszych punktów nieporozumień. W praktyce wiele osób mówi po prostu "map sensor", mając na myśli każdy czujnik związany z dolotem, a to błąd. MAP mierzy ciśnienie w kolektorze, MAF mierzy masę przepływającego powietrza, a czujnik doładowania skupia się na ciśnieniu po stronie turbo. Sterownik może korzystać z jednego z nich albo z kilku naraz.
| Czujnik | Co mierzy | Gdzie pracuje | Po co sterownik go używa |
|---|---|---|---|
| MAP | Bezwzględne ciśnienie w kolektorze dolotowym | Na kolektorze, przy przepustnicy albo w torze dolotowym zależnie od konstrukcji | Do wyliczania obciążenia, dawki paliwa i często także doładowania |
| MAF | Masę powietrza przepływającego przez dolot | W rurze dolotowej przed przepustnicą | Do bezpośredniego pomiaru ilości zasysanego powietrza |
| Czujnik doładowania | Ciśnienie w części układu pracującej pod boostem | Najczęściej w układzie turbo lub na kolektorze | Do kontroli i ochrony przed zbyt wysokim doładowaniem |
Przeczytaj również: Ogrzewanie postojowe - Jak działa Webasto i czy naprawdę warto?
Mapsensor w LPG to osobna część
W instalacjach gazowych "mapsensor" to zwykle inny podzespół niż fabryczny czujnik MAP w silniku. Taki element mierzy ciśnienie gazu i podciśnienie potrzebne do sterowania dawką LPG, a w wielu zestawach także temperaturę. Jeśli ktoś szuka części do gazu, musi dobrać ją do konkretnego sterownika i wersji instalacji, bo nazwa jest podobna, ale zastosowanie już nie. To ważne rozróżnienie, bo błędny zakup potrafi tylko wydłużyć diagnozę i generować zbędne koszty. Właśnie dlatego po rozpoznaniu samego elementu przechodzę zwykle do pytania, po czym poznać jego awarię.
Jakie objawy daje uszkodzony MAP sensor
Uszkodzony albo zabrudzony czujnik MAP najczęściej daje objawy, które kierowca czuje od razu: silnik gorzej reaguje na gaz, nierówno pracuje na biegu jałowym albo zaczyna palić więcej niż zwykle. To nie zawsze oznacza, że winny jest sam sensor, ale jest to jeden z pierwszych tropów, które sprawdzam.
| Objaw | Co może się dziać | Na co jeszcze zwrócić uwagę |
|---|---|---|
| Falowanie obrotów | Sterownik dostaje zły odczyt obciążenia i koryguje mieszankę chaotycznie | Nieszczelność dolotu, przepustnica, EGR |
| Szarpanie przy przyspieszaniu | Dawka paliwa nie nadąża za rzeczywistym zapotrzebowaniem | MAF, turbo, filtr powietrza |
| Większe spalanie i zapach paliwa | Mieszanka bywa zbyt bogata | Wtryski, sonda lambda, korekty paliwowe |
| Brak mocy lub "dziura" w gazie | Obciążenie silnika jest źle odczytywane | Przewody podciśnienia, intercooler, nieszczelności |
| Check Engine i błędy P0105-P0109, czasem P0068-P0069 | Problem w obwodzie MAP albo w korelacji odczytów | To trop diagnostyczny, nie automatyczny wyrok |
Warto pamiętać, że podobne objawy potrafi dać zwykła nieszczelność w dolocie, brudny filtr powietrza albo problem z wiązką elektryczną. Ja zawsze zakładam najpierw możliwość fałszywego tropu, bo sama wymiana sensora bez sprawdzenia otoczenia często kończy się powrotem problemu. Skoro objawy już znamy, pora na sensowną diagnostykę zamiast zgadywania.
Jak sprawdzić i oczyścić czujnik, zanim kupisz nowy
Ja zwykle zaczynam od odczytu parametrów rzeczywistych, a nie od kasowania błędów. Jeśli po włączeniu zapłonu czujnik pokazuje wartość wyraźnie odbiegającą od ciśnienia atmosferycznego, a na biegu jałowym nie reaguje płynnie, to jest to mocny sygnał ostrzegawczy. Warto też porównać odczyt z temperaturą powietrza, obrotami i korektami paliwowymi, bo jeden parametr sam w sobie niewiele mówi.
- Sprawdź wtyczkę, piny i przewody przy czujniku. Luźne styki i pęknięta izolacja potrafią udawać awarię sensora.
- Jeśli czujnik ma wężyk lub króciec, obejrzyj go pod kątem pęknięć, oleju i nagaru.
- Użyj preparatu do elektroniki albo alkoholu izopropylowego. Nie wpychaj niczego do środka i nie skrob membrany.
- Po czyszczeniu odczekaj, aż element całkowicie wyschnie, i sprawdź odczyt ponownie.
- Jeśli sygnał nadal skacze albo błąd wraca, wymiana jest rozsądniejsza niż dalsze próby ratowania części.
W praktyce największym błędem jest agresywne czyszczenie. Benzyna, twardy pędzelek czy śrubokręt robią więcej szkody niż pożytku, bo wewnętrzna membrana jest bardzo delikatna. Jeśli sensor jest zabrudzony olejem albo sadzą, zwykle da się go uratować, ale gdy padła elektronika, nie ma tu cudów. To prowadzi do kolejnego pytania: ile naprawdę kosztuje taka naprawa i kiedy warto kupić nowy element.
Ile kosztuje czujnik MAP i kiedy wymiana ma sens
Na rynku części do popularnych aut ceny są mocno rozstrzelone, bo dużo zależy od marki, zakresu pomiarowego i tego, czy kupujesz część OEM, czy zamiennik. W praktyce najprostsze czujniki do starszych modeli zaczynają się od około 50-120 zł, dobre zamienniki często mieszczą się w przedziale 150-200 zł, a oryginały potrafią kosztować 500-600 zł. Robocizna w warsztacie zwykle dokłada kolejne 50-100 zł, choć w autach z łatwym dostępem montaż trwa dosłownie kilka minut.
| Opcja | Orientacyjny koszt | Kiedy ma sens |
|---|---|---|
| Tani zamiennik | 50-120 zł | W starszym aucie, jeśli masz pewność co do numeru części i zakresu pomiarowego |
| Dobrej klasy zamiennik | 150-200 zł | Najczęściej najlepszy kompromis między ceną a trwałością |
| Oryginał / OEM | 500-600 zł | W nowszych autach, przy wysokiej precyzji sterowania i wrażliwym układzie dolotowym |
| Robocizna | 50-100 zł | Gdy dostęp do czujnika wymaga demontażu osłon albo dolotu |
Najważniejszy detal przy zakupie to zakres pomiarowy. Inaczej dobiera się czujnik 1 bar do prostego silnika wolnossącego, inaczej 2-3 bar do turbo, a jeszcze inaczej 4-5 bar do mocniej zmodyfikowanych aut. Samo to, że element "pasuje w ręku", nie znaczy jeszcze, że będzie dobrze pracował z konkretnym ECU. Ja zawsze sprawdzam numer OEM, wtyczkę i zakres, najlepiej po VIN, bo to oszczędza najwięcej nerwów. Zostało jeszcze jedno praktyczne doprecyzowanie: czego nie pomylić z prawdziwą awarią samego czujnika.
Zanim wymienisz część, sprawdź dolot, turbo i instalację elektryczną
W przypadku MAP sensora najczęściej wygrywa prosta, systematyczna diagnostyka. Najpierw dolot: przewody, opaski, intercooler, filtr powietrza, ewentualny wężyk podciśnienia. Potem wtyczka i przewody, bo nawet niewielkie utlenienie styków potrafi wywołać bardzo mylące objawy. Dopiero później sam czujnik.
Jeśli auto ma turbodoładowanie, w grę wchodzi jeszcze nieszczelność po stronie doładowania, która potrafi wyglądać dokładnie jak awaria sensora. Z kolei w samochodach z LPG trzeba uważać na pomylenie fabrycznego czujnika MAP z mapsensorem instalacji gazowej. To dwie różne części, z różną funkcją i innym doborem. Taki porządek działa najlepiej, bo pozwala nie wymieniać komponentów na ślepo i nie przepłacać za naprawę, która wcale nie musi być duża.
Jeśli miałbym zostawić jedną praktyczną radę, byłaby prosta: przy problemie z czujnikiem MAP zawsze zaczynaj od odczytu danych, dolotu i zasilania elektrycznego, a dopiero potem kupuj nową część. W dobrze działającym układzie ten mały sensor robi cichą, ale bardzo ważną robotę, dlatego jego błędy od razu odbijają się na pracy całego silnika.
