Czujnik położenia wału to jeden z tych elementów, których nie widać na pierwszy rzut oka, a potrafią unieruchomić samochód. W tym tekście pokazuję, gdzie najczęściej szukać go w silniku spalinowym, jak odróżnić go od czujnika wałka rozrządu i po czym poznać, że problem rzeczywiście dotyczy właśnie tego podzespołu. Dorzucam też praktyczne wskazówki, które oszczędzają czas przy diagnozie i wymianie.
Najważniejsze rzeczy o lokalizacji czujnika wału w jednym miejscu
- Najczęściej czujnik siedzi przy przedniej części silnika, przy kole pasowym albo osłonie rozrządu, ale równie często trafia się z tyłu, przy skrzyni biegów.
- W wielu autach dostęp jest od dołu, więc sama maska nie wystarcza, żeby go zobaczyć.
- Najłatwiej pomylić go z czujnikiem wałka rozrządu, bo oba bywają małe, podobnie wpięte i podłączone cienką wiązką.
- Jeśli auto nie odpala albo gaśnie na ciepło, sam czujnik nie jest jedynym podejrzanym - trzeba sprawdzić też przewody, wtyczkę i błędy sterownika.
- Po wymianie w części modeli warto skasować błędy i, jeśli producent tego wymaga, wykonać adaptację.
Gdzie najczęściej znajduje się czujnik położenia wału
Najprościej szukam go bardzo blisko końca wału korbowego, bo właśnie stamtąd sterownik odczytuje obroty i pozycję silnika. W praktyce oznacza to trzy typowe miejsca: przód silnika przy kole pasowym i osłonie rozrządu, dół lub bok bloku oraz okolice połączenia silnika ze skrzynią biegów. To dlatego w jednym aucie zobaczysz go od razu po zdjęciu osłony, a w innym trzeba wejść pod samochód i posłużyć się latarką.

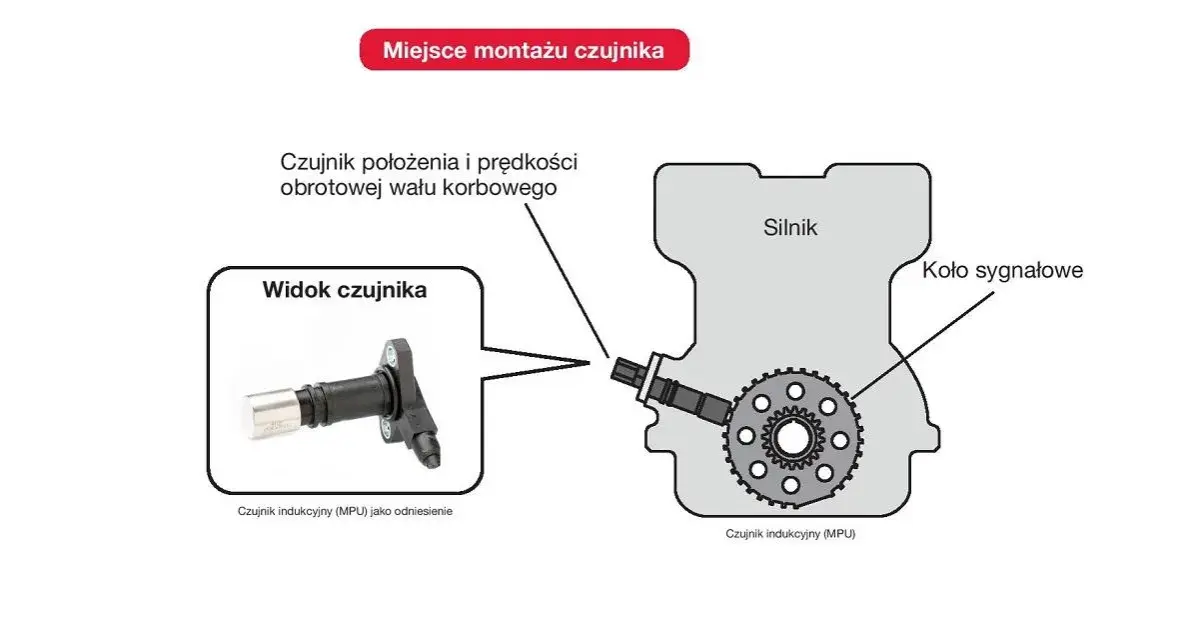

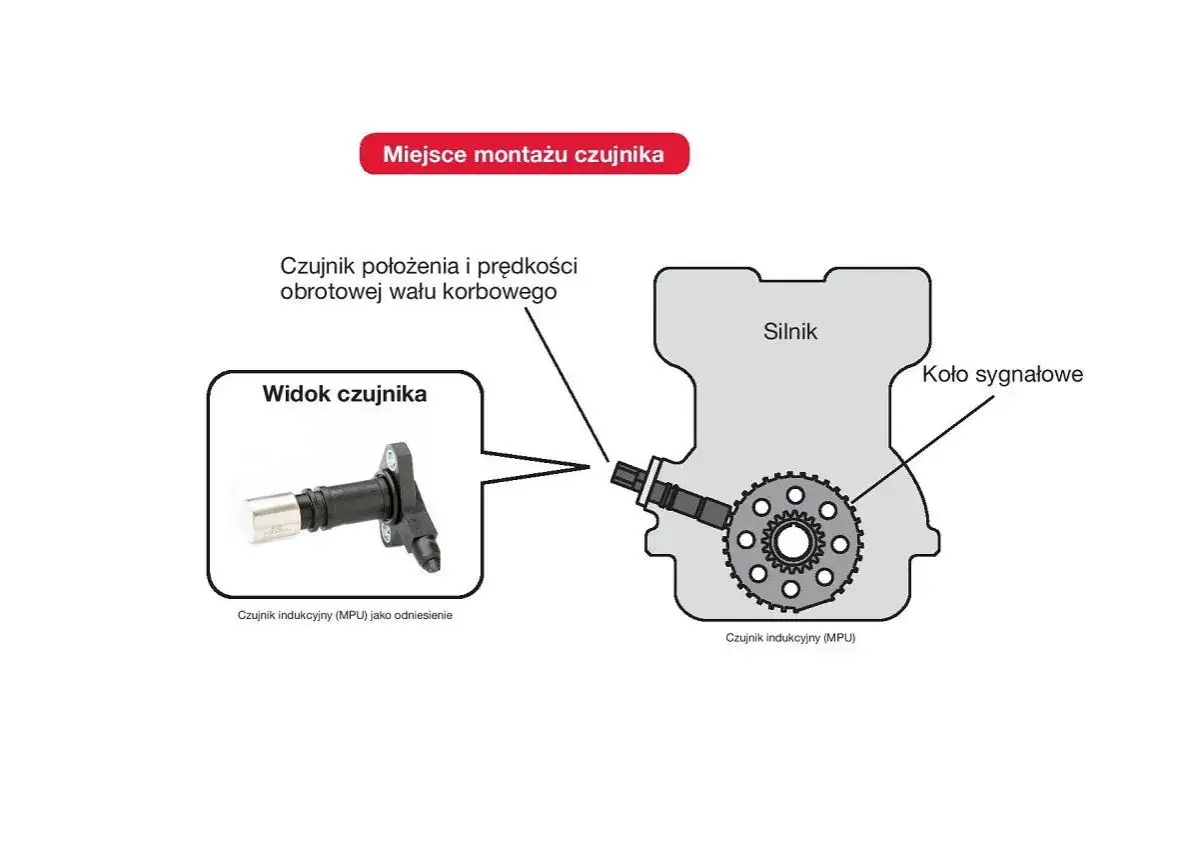

Warto pamiętać, że czujnik czyta sygnał z koła impulsowego, czyli elementu zębatego albo magnetycznego, który obraca się razem z wałem. Jeśli konstruktor umieścił to koło przy kole pasowym, czujnik będzie z przodu silnika. Jeśli odczyt odbywa się z koła zamachowego, czujnik ląduje przy obudowie skrzyni biegów. I właśnie dlatego lokalizacja różni się tak mocno między modelami.
| Miejsce montażu | Jak je rozpoznać | Co to oznacza w praktyce |
|---|---|---|
| Przód silnika | Blisko koła pasowego, pasków osprzętu lub osłony rozrządu | Zwykle łatwiej zobaczyć go z góry albo po zdjęciu dolnej osłony |
| Tylna część silnika | Przy połączeniu ze skrzynią biegów, często w okolicy koła zamachowego | Dostęp bywa słabszy i często przydaje się kanał albo podnośnik |
| Bok bloku lub okolice rozrusznika | Mały czujnik z krótką wtyczką, zwykle przykręcony jedną śrubą | Łatwo go pomylić z innym elementem osprzętu, więc trzeba śledzić wiązkę |
Gdy już wiem, gdzie szukać czujnika, następny krok to upewnienie się, że nie patrzę na inny element o bardzo podobnym wyglądzie. I tu dochodzimy do częstej pomyłki, która potrafi wydłużyć diagnozę o dobry kwadrans.
Jak odróżnić go od czujnika wałka rozrządu
W praktyce to jedna z najczęstszych pułapek. Czujnik położenia wału mierzy obrót wału korbowego, a czujnik wałka rozrządu pilnuje faz rozrządu, więc oba są potrzebne, ale nie pełnią tej samej roli. Różnią się też położeniem: czujnik wału zwykle siedzi niżej, bliżej bloku, kole pasowego lub skrzyni biegów, a czujnik wałka częściej jest wyżej, przy głowicy albo obudowie rozrządu.
- Czujnik wału - zazwyczaj niżej, bliżej dna komory silnika.
- Czujnik wałka - zwykle wyżej, przy głowicy lub osłonie rozrządu.
- Awaria czujnika wału - silnik często kręci, ale nie odpala wcale albo gaśnie nagle.
- Awaria czujnika wałka - auto częściej odpala, ale może pracować nierówno i zapalać kontrolkę silnika.
To oczywiście nie jest sztywny schemat dla każdego silnika, ale w zdecydowanej większości przypadków dobrze prowadzi trop. Kiedy to rozróżnienie mam za sobą, łatwiej zrozumieć, dlaczego producenci montują czujnik w różnych miejscach i nie trzymają jednej reguły.
Dlaczego w jednym silniku jest z przodu, a w innym z tyłu
Tu wszystko zależy od konstrukcji jednostki. Jeden producent chce odczytywać pozycję wału z koła pasowego, inny z koła zamachowego, a jeszcze inny wybiera rozwiązanie pośrednie, żeby lepiej chronić element przed temperaturą, wodą albo zabrudzeniami. Dla mnie najważniejsze jest to, że lokalizacja nie wynika z przypadku, tylko z tego, jak silnik ma rozwiązaną kontrolę obrotów i dostęp serwisowy.
- Układ napędu osprzętu - jeśli odczyt idzie z przodu, czujnik często ląduje przy osłonie rozrządu lub kole pasowym.
- Odczyt z koła zamachowego - wtedy czujnik trafia przy skrzyni biegów, zwykle w trudniej dostępnym miejscu.
- Ochrona przed temperaturą - z tyłu silnika bywa chłodniej niż przy kole pasowym i paskach osprzętu.
- Kompaktowa zabudowa - w autach z ciasną komorą silnika projektanci często wybierają to miejsce, które daje się fizycznie zmieścić.
Warto też dodać, że silniki benzynowe i diesla nie mają jednej wspólnej lokalizacji tego elementu. W jednych jednostkach dostęp jest banalny, w innych konstruktor celowo ukrył czujnik głęboko za silnikiem, bo tak lepiej przebiega wiązka albo dokładniej pracuje pomiar. Z tej logiki wynika prosty wniosek: bez znajomości konkretnego silnika nie warto zgadywać, lepiej szukać metodycznie.
Jak znaleźć go bez zgadywania
Ja zwykle zaczynam od identyfikacji silnika, a dopiero potem biorę latarkę i zaglądam pod auto. Sam model auta nie wystarcza, bo ten sam nadwoziowo samochód potrafi mieć kilka różnych jednostek, a każda z nich ma czujnik w innym miejscu. Dobra wiadomość jest taka, że najczęściej nie trzeba rozbierać połowy osprzętu, żeby go namierzyć.
- Sprawdź kod silnika i wersję jednostki, nie tylko markę oraz model auta.
- Otwórz maskę i obejrzyj okolice osłony rozrządu, koła pasowego oraz przewodów przy bloku.
- Jeśli nic nie widać, zajrzyj od dołu do okolic skrzyni biegów i rozrusznika.
- Śledź wiązkę elektryczną - czujnik położenia wału zwykle ma małą wtyczkę z 2 lub 3 pinami i jedną śrubę mocującą.
- Porównaj położenie z czujnikiem wałka rozrządu, żeby nie pomylić elementów.
- Jeśli auto zgłasza błąd, odczytaj kody OBD-II, bo P0335 do P0339 często naprowadzają właśnie na obwód czujnika wału.
W prostszych autach cały ten proces zajmuje kilka minut, a w ciasnych konstrukcjach potrafi przeciągnąć się do godziny lub dłużej. Gdy już wiem, gdzie dokładnie siedzi element, przechodzę do objawów, bo one często mówią więcej niż sam wygląd czujnika.
Objawy awarii, które łatwo pomylić z inną usterką
Uszkodzony czujnik nie zawsze daje jeden, oczywisty objaw. Czasem auto po prostu nie odpala, czasem gaśnie na rozgrzanym silniku, a czasem zaczyna szarpać i tracić obroty, jakby problem leżał w paliwie albo zapłonie. Dlatego nie lubię diagnozować tego elementu wyłącznie po intuicji - zbyt łatwo pomylić go z pompą, cewką, immobiliserem albo problemem z wiązką.
| Objaw | Co może oznaczać | Co sprawdzić oprócz czujnika |
|---|---|---|
| Silnik kręci, ale nie odpala | Sterownik nie widzi sygnału obrotów wału | Immobiliser, przekaźnik pompy, zasilanie sterownika, instalację |
| Gaśnięcie po rozgrzaniu | Czujnik traci sygnał pod wpływem temperatury | Wtyczkę, przewody, masę i ewentualne luzy w mocowaniu |
| Szarpanie i nierówna praca | Sygnał jest niestabilny albo zakłócony | Świece, cewki, układ paliwowy, nieszczelności dolotu |
| Kontrolka silnika i błędy P0335-P0339 | Problem w obwodzie czujnika lub w odczycie sygnału | Stan kostki, przewodów i poprawność montażu nowej części |
Jeżeli po przeczytaniu błędów i sprawdzeniu objawów czujnik wygląda na winowajcę, i tak warto zrobić jeszcze kilka prostych kontroli przed zakupem nowej części. To właśnie one najczęściej decydują, czy naprawa zakończy się za jednym podejściem, czy wrócisz do warsztatu po raz drugi.
Zanim uznasz czujnik za winny, sprawdź te trzy rzeczy
Przed wymianą zawsze oglądam wtyczkę, wiązkę i samo mocowanie. Złącze bywa zaolejone, przewód pęknięty przy zagięciu, a czujnik luźny albo zabrudzony opiłkami. To są drobiazgi, ale właśnie one potrafią udawać pełną awarię podzespołu.
- Wtyczka - powinna kliknąć pewnie, bez luzu i bez śladów korozji.
- Wiązka - nie może ocierać o gorące elementy ani być przetarta przy wspornikach.
- Montaż - czujnik musi siedzieć równo, bo zły odstęp od koła impulsowego potrafi zepsuć odczyt.
Po wymianie nie zakładam z góry, że wszystko jest załatwione. W wielu autach trzeba skasować błędy, a czasem wykonać adaptację lub procedurę nauki położenia wału. Sama wymiana bywa szybka - od kilkunastu do kilkudziesięciu minut, jeśli dostęp jest dobry - ale w autach z czujnikiem przy skrzyni biegów cała robota robi się wyraźnie trudniejsza. Dlatego w praktyce najbardziej opłaca się najpierw ustalić dokładną lokalizację, potem potwierdzić objawy, a dopiero na końcu zamawiać część. Dzięki temu nie kupujesz elementu na ślepo i nie wracasz do tego samego problemu po kilku dniach.
