Gdzie jest czujnik ciśnienia doładowania - To nie zawsze wina turbiny

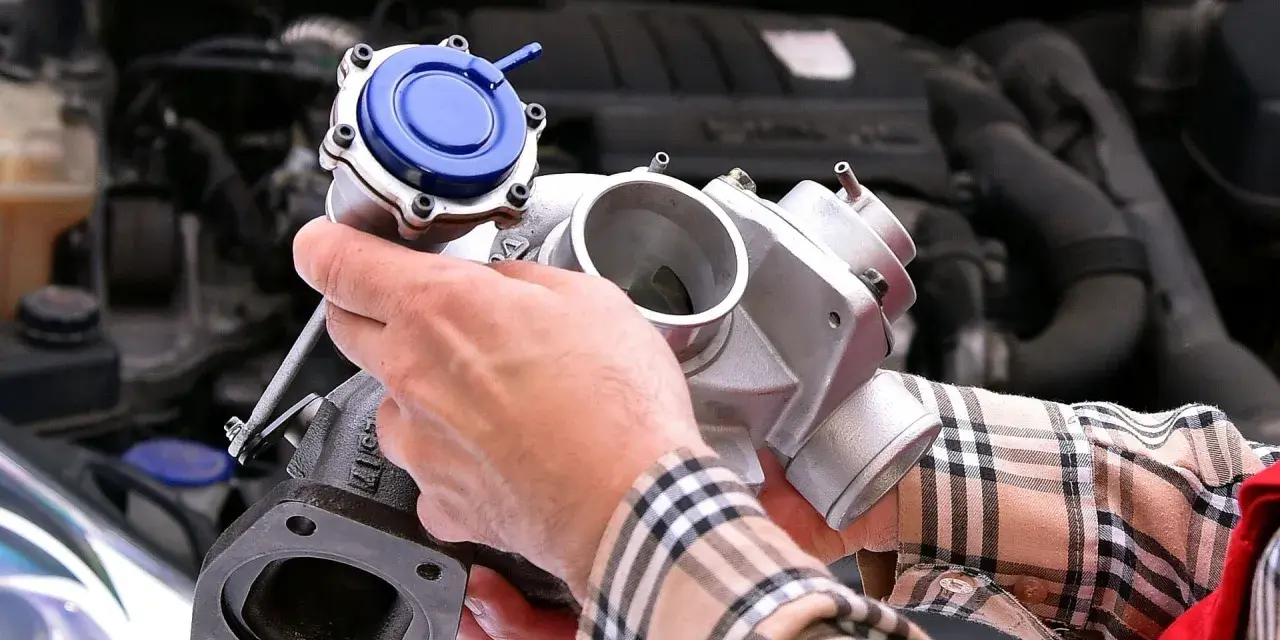

Czujnik ciśnienia doładowania to jeden z tych elementów, które z pozoru są małe i niepozorne, a w praktyce potrafią mocno namieszać w pracy silnika. Najczęściej siedzi w torze dolotowym, ale jego dokładne miejsce zależy od konstrukcji jednostki: raz będzie na kolektorze, raz w rurze za intercoolerem, a czasem w obudowie z czujnikiem temperatury. W tym tekście pokazuję, gdzie go szukać, jak go rozpoznać i kiedy problem leży w elektryce, a nie w samej turbosprężarce.

Gdzie najczęściej jest zamontowany

Jeśli mam odpowiedzieć krótko i praktycznie, to najczęściej czujnik ciśnienia doładowania siedzi w górnej części układu dolotowego. Widzimy go zwykle na kolektorze dolotowym, w plastikowej albo aluminiowej rurze prowadzącej powietrze z intercoolera albo tuż przed przepustnicą. W silnikach z turbodoładowaniem to właśnie tam sterownik chce mierzyć realne ciśnienie, a nie wartość „gdzieś po drodze”.

W praktyce to oznacza jedno: nie szukaj tego czujnika przy filtrze powietrza ani przy samej turbinie „na ślepo”. Zwykle jest bliżej końca toru dolotowego, tam, gdzie powietrze po sprężeniu trafia już do silnika. I właśnie dlatego w kolejnej sekcji wyjaśniam, skąd biorą się różnice między poszczególnymi autami.

Dlaczego producenci montują go w różnych miejscach

Nie ma jednego uniwersalnego miejsca, bo nie ma jednego uniwersalnego dolotu. Jeden silnik ma długi plastikowy przewód, drugi krótki aluminiowy odcinek, trzeci rozbudowany układ z chłodnicą powietrza, przepustnicą, zaworem EGR i dodatkowymi kanałami. Czujnik trafia tam, gdzie sterownik ma dostać najbardziej reprezentatywny odczyt ciśnienia, czyli możliwie blisko rzeczywistego miejsca zasilania cylindrów.

W sterowaniu silnikiem liczy się nie tylko sama wartość ciśnienia, ale też szybkość reakcji. Dlatego producenci starają się skracać drogę, jaką sygnał „widzi” powietrze. Krótszy kanał pomiarowy oznacza mniej opóźnień, mniejsze przekłamania i łatwiejszą kontrolę doładowania. Właśnie z tego powodu w wielu autach sensor siedzi przy kolektorze, a nie gdzieś na końcu układu, gdzie wartości byłyby już mocno wygładzone przez objętość całego dolotu.

Warto też pamiętać, że część konstrukcji łączy czujnik ciśnienia z pomiarem temperatury. Taki element bywa nazywany TMAP i dla diagnostyki elektrycznej to ważna wskazówka, bo wtedy jedna wtyczka obsługuje dwa pomiary. Z punktu widzenia kierowcy wygląda to podobnie, ale przy wymianie albo szukaniu usterki robi to dużą różnicę.

Skoro miejsce montażu zależy od konstrukcji, najważniejsze staje się umiejętne rozpoznanie samego elementu. To właśnie pokazuję niżej.

Jak go rozpoznać pod maską bez zgadywania

Ja zwykle zaczynam od toru powietrza: od intercoolera do silnika. Jeśli w przewodzie albo na kolektorze widzę mały element z wtyczką elektryczną, najczęściej jedną śrubą i uszczelką O-ring, to jestem już blisko. Taki czujnik jest zwykle niewielki, osadzony bezpośrednio w obudowie i nie ma nic wspólnego z dużym przepływomierzem powietrza przy airboxie.

• Patrz na okolice kolektora dolotowego - to najczęstszy trop.
• Sprawdź rurę za intercoolerem - szczególnie w autach z doładowaniem, gdzie sensor siedzi w przewodzie ciśnieniowym.
• Zwróć uwagę na liczbę pinów - często są 3 lub 4, bo czujnik potrzebuje zasilania, masy i sygnału, a czasem także pomiaru temperatury.
• Nie myl go z MAF-em - przepływomierz stoi zwykle przed turbiną lub przy obudowie filtra powietrza.
• Nie myl go z czujnikiem różnicy ciśnień DPF - ten ma zwykle cienkie wężyki, a nie bezpośrednie wpięcie w dolot.

Jeśli dostęp jest słaby, najkrótsza droga prowadzi przez numer VIN i schemat dolotu dla konkretnego silnika. To nie jest przesada. W autach z ciasną komorą silnika różnica między „na kolektorze” a „za chłodnicą powietrza” bywa mała, ale dla czasu diagnozy ogromna. I właśnie tu zaczyna się elektryka, bo sam wygląd czujnika jeszcze niczego nie przesądza.

Co mówią odczyty elektryczne i kiedy problem nie leży w turbinie

Z elektrycznego punktu widzenia czujnik ciśnienia doładowania jest zwykle prostym przetwornikiem: dostaje zasilanie 5 V, masę i odsyła sygnał napięciowy do sterownika. W praktyce sygnał często mieści się mniej więcej w zakresie 0,5-4,5 V, choć dokładne wartości zależą od wersji czujnika. To ważne, bo usterka nie musi oznaczać uszkodzenia samego elementu - równie dobrze winna może być wiązka, piny we wtyczce albo słaba masa.

Przy wyłączonym silniku i włączonym zapłonie odczyt powinien być zbliżony do ciśnienia atmosferycznego. Na poziomie morza to zwykle około 100 kPa, ale lokalna wysokość i pogoda mogą lekko zmieniać wynik. W benzynie z turbo na biegu jałowym często zobaczysz wartość niższą od atmosferycznej, bo przepustnica ogranicza przepływ. W dieslu odczyt na jałowym bywa bliższy atmosferycznemu. To jedna z tych rzeczy, które początkujących potrafią zmylić.

Jeżeli w logach widzisz błędy typu P0105-P0108 albo P0236-P0238, nie zakładaj od razu, że turbina jest do wymiany. Taki zestaw często oznacza problem z sygnałem MAP, zakresem pomiaru albo regulacją doładowania, ale źródłem może być też pęknięty przewód, zabrudzony konektor, nieszczelność dolotu lub przetarty kabel przy silniku. Dla mnie najważniejszy test jest prosty: jeśli poruszenie wiązką powoduje skoki odczytu, szukałbym elektryki zanim ruszę mechanikę turbo.

Warto też pamiętać, że sensor może być w jednej obudowie z termistorem NTC, czyli pomiarem temperatury powietrza. Wtedy awaria nie zawsze objawia się tylko błędnym ciśnieniem - czasem sterownik zaczyna źle liczyć gęstość powietrza i reakcja silnika robi się ospała, nawet bez spektakularnych komunikatów na desce.

Czyszczenie czy wymiana i ile to realnie kosztuje

Jeśli czujnik jest tylko zabrudzony olejem, sadzą albo pyłem z układu EGR, czasem pomaga delikatne czyszczenie. Używam do tego środka do elektroniki lub preparatu przeznaczonego do czujników, ale nigdy nie skrobię membrany i nie wciskam niczego twardego w otwór pomiarowy. W tym miejscu łatwo zrobić więcej szkody niż pożytku, zwłaszcza gdy czujnik jest już zmęczony temperaturą i wibracjami.

Jest jeszcze jeden praktyczny szczegół: w niektórych autach czujnik nie występuje jako osobna, tania część, tylko jest zintegrowany z rurą dolotową albo kolektorem. Wtedy koszt naprawy rośnie, bo wymieniasz większy element, a nie sam sensor. To właśnie dlatego przed zakupem warto sprawdzić, czy w danym silniku da się kupić sam czujnik, czy tylko cały zespół.

Jeśli odczyty są błędne, a czyszczenie nie daje trwałego efektu, ja nie czekałbym z wymianą. Czujnik pracuje w gorącym, zabrudzonym środowisku i po prostu zużywa się jak każdy element elektroniczny. Im szybciej wróci poprawny sygnał do ECU, tym mniejsze ryzyko, że samochód będzie ciął moc albo źle dozował paliwo.

Co sprawdzić, zanim uznasz czujnik za winowajcę

Zanim wymienię sensor, zawsze sprawdzam trzy rzeczy: dolot, wtyczkę i odczyt na żywo. To oszczędza czas, bo bardzo często problemem nie jest sam czujnik, tylko nieszczelność, pęknięty przewód albo nalot na stykach. Jeśli układ dolotowy ma dziurę za intercoolerem, sterownik zobaczy inne ciśnienie niż powinien, nawet gdy czujnik jest sprawny.

Moja praktyczna kolejność wygląda tak: najpierw oględziny przewodów i opasek, potem sprawdzenie pinów we wtyczce, następnie porównanie odczytu MAP z ciśnieniem atmosferycznym na postoju. Dopiero później sięgam po wymianę. W dobrze utrzymanym aucie to naprawdę działa, bo nie każda utrata mocy oznacza awarię turbiny, a nie każdy błąd doładowania oznacza kosztowną naprawę.

Jeśli mam jedną radę na koniec, to taką: szukaj czujnika tam, gdzie kończy się dolot i zaczyna realny pomiar ciśnienia. W większości aut będzie to kolektor dolotowy albo rura za intercoolerem, a gdy lokalizacja nadal budzi wątpliwości, najlepiej podeprzeć się schematem konkretnego silnika. Taka kolejność zwykle oszczędza i czas, i pieniądze.
