Uszkodzony przekaźnik potrafi unieruchomić klakson, pompę paliwa, wentylator chłodnicy albo rozrusznik, a objawy często wyglądają jak awaria znacznie większego elementu. Poniżej pokazuję, jak sprawdzić przekaźnik multimetrem i prostym testem zasilania, jak odczytać piny 85/86/30/87 oraz jak odróżnić problem samego przekaźnika od usterki w gnieździe, bezpieczniku lub wiązce. To praktyczny poradnik dla kierowcy, który chce zawęzić usterkę szybko i bez zgadywania.
Najkrótsza droga do diagnozy to sprawdzenie cewki, styków i zasilania gniazda
- Najpierw ustal, czy masz przekaźnik 4- czy 5-pinowy i które piny odpowiadają za cewkę, a które za styki robocze.
- Zdrowa cewka zwykle ma ciągłość i opór w typowym zakresie, a po podaniu 12 V przekaźnik powinien kliknąć.
- Brak kliknięcia, brak ciągłości albo wynik OL na cewce zwykle oznacza uszkodzenie samego elementu.
- Jeśli przekaźnik przechodzi test na stole, problem najczęściej leży w gnieździe, bezpieczniku, masie lub sterowaniu.
- Nie zamieniaj go z dowolnym „podobnym” egzemplarzem, jeśli różni się układem pinów, parametrami albo ma wbudowaną diodę.
Najpierw rozpoznaj układ i funkcję przekaźnika
Ja zaczynam od identyfikacji elementu, bo bez tego łatwo pomylić cewkę ze stykiem roboczym i wyciągnąć błędne wnioski. W większości samochodowych przekaźników 85 i 86 to wyprowadzenia cewki, 30 to styk wspólny, a 87 to styk normalnie otwarty, czyli NO. W przekaźniku 5-pinowym dochodzi jeszcze 87a, czyli styk normalnie zamknięty, NC. To właśnie od tej różnicy zależy cały test.
| Styk | Co robi | Co powinno wyjść w teście |
|---|---|---|
| 85 / 86 | Cewka sterująca | Ma opór, a po podaniu 12 V słychać kliknięcie |
| 30 | Styk wspólny | Łączy się z 87 po wysterowaniu przekaźnika |
| 87 | NO, czyli normalnie otwarty | Bez zasilania cewki nie powinien mieć połączenia z 30 |
| 87a | NC, czyli normalnie zamknięty, w 5-pinowym przekaźniku | Bez zasilania cewki zwykle łączy się z 30, po zasileniu rozłącza się |
W praktyce ważne jest jeszcze jedno: niektóre przekaźniki mają w środku diodę albo rezystor tłumiący przepięcia. W takim modelu polaryzacja ma znaczenie, więc przed podaniem napięcia zawsze patrzę na schemat nadrukowany na obudowie. Gdy już wiesz, który pin do czego służy, możesz przejść do prostego testu poza samochodem.

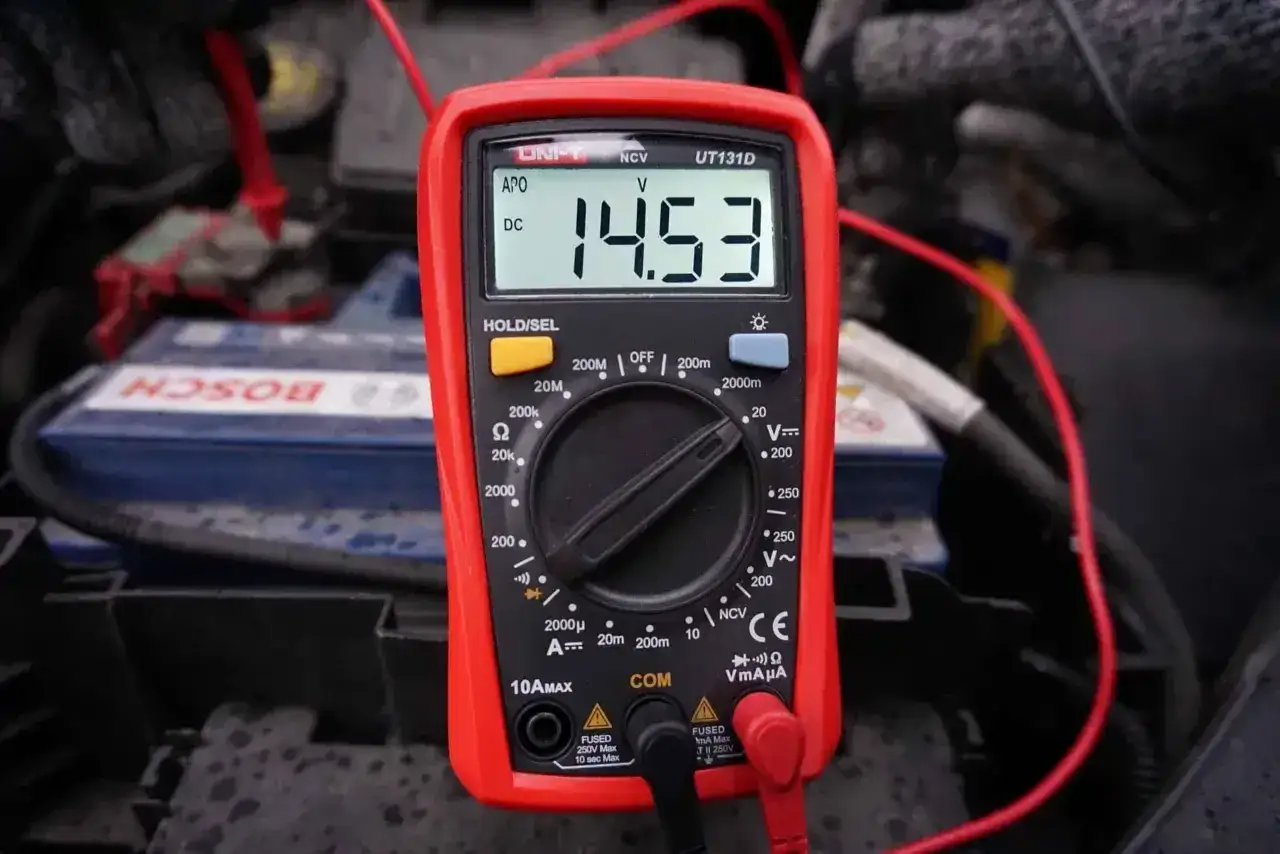

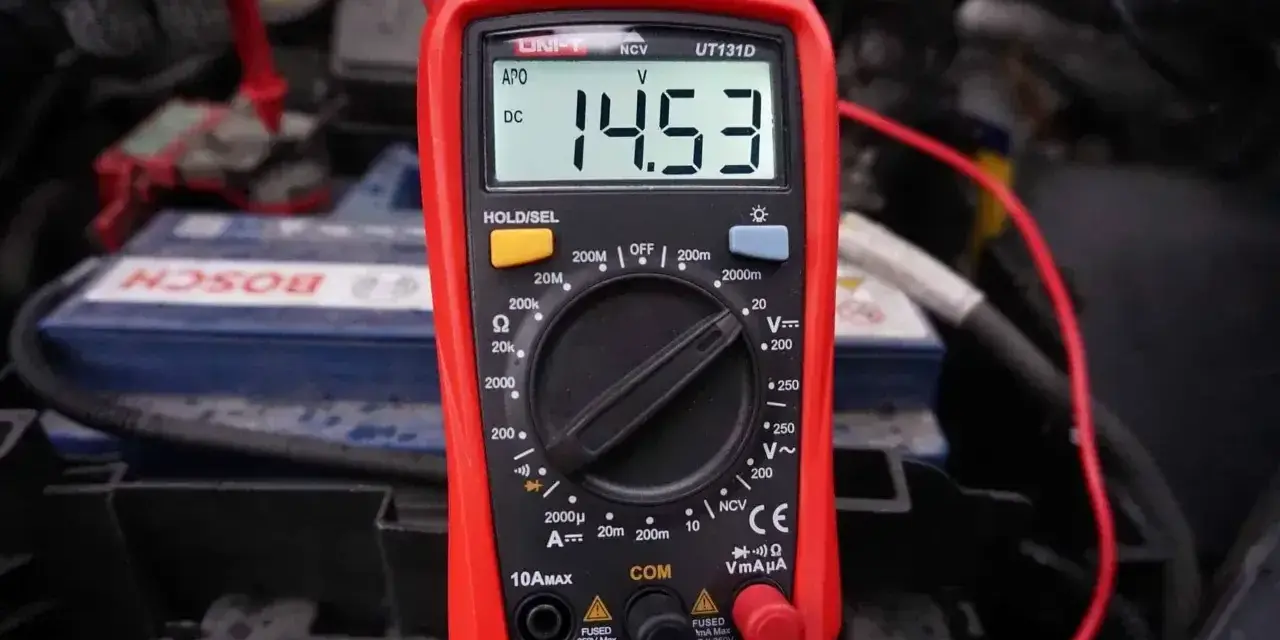

Przygotuj test bezpiecznie i bez zbędnych narzędzi
Do diagnostyki nie potrzeba warsztatowego zaplecza. Wystarczy multimetr, dwa przewody pomiarowe, źródło 12 V, najlepiej z bezpiecznikiem w przewodzie, oraz zdjęcie albo schemat gniazda przekaźnika. Jeśli testujesz element w aucie, odłącz minus akumulatora tylko wtedy, gdy będziesz pracował przy gnieździe lub wiązce. Do samego pomiaru wyjętego przekaźnika nie jest to konieczne.
- Multimetr do pomiaru rezystancji i ciągłości obwodu.
- Źródło 12 V, czyli akumulator albo zasilacz warsztatowy.
- Przewody z końcówkami, najlepiej z bezpiecznikiem po stronie zasilania.
- Latarka i dobre oświetlenie, żeby nie pomylić pinów.
- Gniazdo lub schemat, jeśli chcesz sprawdzić instalację w samochodzie.
Na multimetrze wybieram pomiar omów albo tryb ciągłości. Jeśli urządzenie ma ręczne zakresy, zwykle wystarcza niski zakres obejmujący kilkaset omów. Przed dotknięciem sond do styków warto też sprawdzić, czy przewody pomiarowe są dobrze wpięte, bo zły kontakt potrafi udawać awarię przekaźnika. Dopiero wtedy ma sens podanie napięcia na cewkę.
Zmierz cewkę i styki na stole krok po kroku
To jest część, w której najłatwiej odróżnić sprawny przekaźnik od zużytego. Gdy mam element w dłoni, najpierw sprawdzam cewkę, a potem zachowanie styków. W typowych przekaźnikach samochodowych zdrowa cewka ma zwykle opór rzędu 50-120 Ω, choć zawsze traktuję to jako orientacyjny zakres, a nie sztywną normę dla każdego modelu.
Cewka
- Ustaw multimetr na pomiar rezystancji.
- Dotknij sondami pinów 85 i 86.
- Odczytaj wynik.
Jeśli widzisz wartość zbliżoną do zakresu przewidzianego dla danego przekaźnika, cewka najpewniej jest cała. Odczyt 0 Ω zwykle oznacza zwarcie, a wynik OL lub nieskończoność mówi o przerwie w uzwojeniu. W obu przypadkach element jest do wymiany. Ja traktuję to jako pierwszy, bardzo szybki filtr, bo sam dźwięk kliknięcia jeszcze nie gwarantuje pełnej sprawności.
Przeczytaj również: Skuteczna naprawa wiązki elektrycznej w samochodzie - uniknij kosztów
Styki robocze
- Bez podawania napięcia sprawdź przejście między 30 i 87.
- W przekaźniku 5-pinowym sprawdź też 30 i 87a.
- Podaj 12 V na cewkę, najlepiej na krótko i przez przewód zabezpieczony bezpiecznikiem.
- Nasłuchuj kliknięcia i ponownie sprawdź ciągłość między odpowiednimi pinami.
W stanie spoczynku 30 i 87 powinny być rozwarte. Po wysterowaniu cewki powinny się połączyć. W przekaźniku z 87a sytuacja jest odwrotna dla tego dodatkowego styku: bez napięcia zwykle ma połączenie z 30, a po zasileniu rozłącza się. Jeśli słychać klik, ale nie ma przejścia na stykach, najczęściej winne są wypalone lub nadpalone styki, a nie sama cewka.
Warto też pamiętać o jednej pułapce: jeżeli przekaźnik ma diodę, a podasz napięcie odwrotnie, test może nie wyjść albo można uszkodzić element. Dlatego przy niepewnym modelu zawsze sprawdzam nadrukowany schemat, zamiast iść na skróty. Po takim teście zwykle już wiem, czy szukać nowego przekaźnika, czy problem leży głębiej w aucie.
Sprawdź gniazdo przekaźnika w samochodzie
Sam przekaźnik może być dobry, a mimo to obwód nie zadziała, bo winne jest gniazdo, bezpiecznik, masa albo sygnał sterujący. Właśnie dlatego nie zatrzymuję się na teście „na stole”. W aucie na pinie 30 bardzo często powinno być stałe zasilanie, a na pinach cewki pojawia się sterowanie z instalacji, które zależy od konstrukcji układu. W wielu samochodach jeden z tych pinów dostaje plus, a drugi jest zwierany do masy przez sterownik.
| Miejsce pomiaru | Co zwykle powinno być | Jeśli wynik jest zły |
|---|---|---|
| Pin 30 | Stałe zasilanie lub zasilanie po bezpieczniku | Szukaj przepalonego bezpiecznika, przerwy w wiązce albo problemu z zasilaniem |
| Pin cewki | Plus lub masa sterująca, zależnie od układu | Podejrzenie pada na sterownik, włącznik, moduł BCM lub przewód sterujący |
| Styk wyjściowy 87 | Napięcie po zadziałaniu przekaźnika | Możliwy problem w samym przekaźniku, gnieździe lub przewodzie do odbiornika |
Jeśli w gnieździe brakuje zasilania na 30, wymiana przekaźnika nic nie da. Jeśli zasilanie jest, ale sterownik nie podaje sygnału na cewkę, źródło problemu znajduje się wyżej w układzie. Ja zawsze zaczynam od prostych punktów: bezpiecznik, zasilanie, masa, dopiero potem sterownik. To oszczędza czas i nie prowadzi do przypadkowej wymiany sprawnych części.
Rozpoznaj typowe błędy i objawy zużycia
Najczęstszy błąd to uznanie, że przekaźnik jest dobry, bo „klika”. Kliknięcie mówi tylko tyle, że cewka przyciąga rdzeń. Nie mówi nic o stanie styków pod obciążeniem. Drugi błąd to podmiana na element „o takim samym kształcie”, ale innym układzie pinów albo z inną konfiguracją wewnętrzną. Trzeci to test bez schematu, czyli losowe przykładanie napięcia i liczenie na szczęście.
| Objaw | Co to najczęściej oznacza | Co sprawdzić najpierw |
|---|---|---|
| Brak kliknięcia | Przerwa w cewce albo brak zasilania sterującego | 85/86, zasilanie na gnieździe, bezpiecznik |
| Jest klik, ale odbiornik nie działa | Wypalone styki, słabe połączenie w gnieździe albo problem w obwodzie odbiornika | 30/87, stan pinów, przewód do elementu wykonawczego |
| Działa tylko po stuknięciu | Zużyty mechanicznie przekaźnik albo zabrudzone styki | Wymiana na identyczny model, kontrola gniazda |
| Awaria pojawia się na ciepło | Usterka przerywana, często termiczna | Test po nagrzaniu, podmiana na sprawny identyczny egzemplarz |
Jeśli mam do czynienia z usterką przerywaną, lubię wykonać test dwa razy: na zimno i po krótkim podgrzaniu elementu albo po jeździe próbnej. Taki objaw często nie wyjdzie przy jednorazowym pomiarze, bo przekaźnik zachowuje się poprawnie dopiero wtedy, gdy nie jest obciążony temperaturą. To właśnie ten typ awarii najłatwiej przeoczyć.
Jeśli przekaźnik przechodzi test, problem zwykle jest gdzie indziej
Gdy cewka ma właściwy opór, przekaźnik klika, a styki 30 i 87 zachowują się poprawnie, nie ma sensu upierać się przy wymianie samego elementu. Wtedy przenoszę diagnostykę na zasilanie, masę i odbiornik końcowy. W praktyce sprawdzam kolejno bezpiecznik, napięcie na gnieździe, przewód do urządzenia oraz sam element wykonawczy, na przykład klakson, wentylator, pompę paliwa albo sprężarkę klimatyzacji.
- Sprawdź bezpiecznik zasilający dany obwód.
- Zmierz napięcie na gnieździe pod obciążeniem, a nie tylko „na sucho”.
- Jeśli sterowanie idzie przez ECU lub BCM, upewnij się, że moduł faktycznie wydaje sygnał.
- Obejrzyj gniazdo pod kątem nadtopień, korozji i luźnych pinów.
- Jeżeli masz identyczny sprawny przekaźnik z innego obwodu, użyj go tylko wtedy, gdy parametry i układ pinów są zgodne.
W tym temacie najwięcej daje chłodna kolejność działań: najpierw pomiar, potem wniosek, dopiero na końcu wymiana. Taki sposób pracy szybko pokazuje, czy winny jest sam przekaźnik, czy coś przed nim albo za nim. I właśnie dlatego ten prosty test jest w praktyce dużo bardziej użyteczny niż zgadywanie po objawach.
