Poprawnie podłączona kamera cofania ma działać bez opóźnień i bez kaprysów: wrzucasz wsteczny, obraz pojawia się od razu, a instalacja nie sprawia problemów po kilku tygodniach. W tym poradniku pokazuję, jak bezpiecznie wpiąć kamerę w obwód lampy cofania, jak rozpoznać właściwe przewody miernikiem, jak poprowadzić okablowanie oraz kiedy lepiej nie zasilać wszystkiego bezpośrednio z żarówki. Dorzucam też typowe błędy, które najczęściej powodują brak obrazu, zakłócenia albo kłopoty z instalacją.
Najkrótsza droga do działającej kamery cofania
- Plus lampy cofania służy zwykle jako sygnał 12 V pojawiający się tylko po wrzuceniu wstecznego.
- Czarny przewód kamery podłącz do solidnej masy, najlepiej do gołej blachy lub fabrycznego punktu masowego.
- Przewodu nie wybieraj po kolorze - najpierw sprawdź go miernikiem, bo w różnych autach kolory potrafią się różnić.
- Wiązkę prowadź fabrycznymi kanałami, a w klapie bagażnika zostaw zapas przewodu przy przelotce.
- Jeśli pojawiają się zakłócenia, rozważ przekaźnik albo osobne zasilanie z bezpiecznikiem zamiast bezpośredniego poboru z lampy.
Jak działa zasilanie z lampy cofania
Ja traktuję obwód lampy cofania przede wszystkim jako wygodny punkt wyzwalający, a nie miejsce do przypadkowego cięcia wiązki. Gdy włączasz bieg wsteczny, na przewodzie lampy pojawia się napięcie 12 V i to właśnie ten sygnał uruchamia kamerę albo przełącza monitor na obraz z tyłu.
W prostych instalacjach działa to bardzo dobrze, zwłaszcza gdy kamera pobiera niewielki prąd, a auto ma klasyczną żarówkę zamiast bardziej złożonego sterowania lampami. W nowszych samochodach sytuacja bywa mniej oczywista, bo obwód cofania potrafi być nadzorowany przez moduł nadwozia, a wtedy sam kolor przewodu niczego nie gwarantuje. Dlatego najbezpieczniej założyć, że najpierw trzeba znaleźć rzeczywisty przewód zasilający światło wsteczne, a dopiero potem podłączać kamerę lub sygnał do radia.

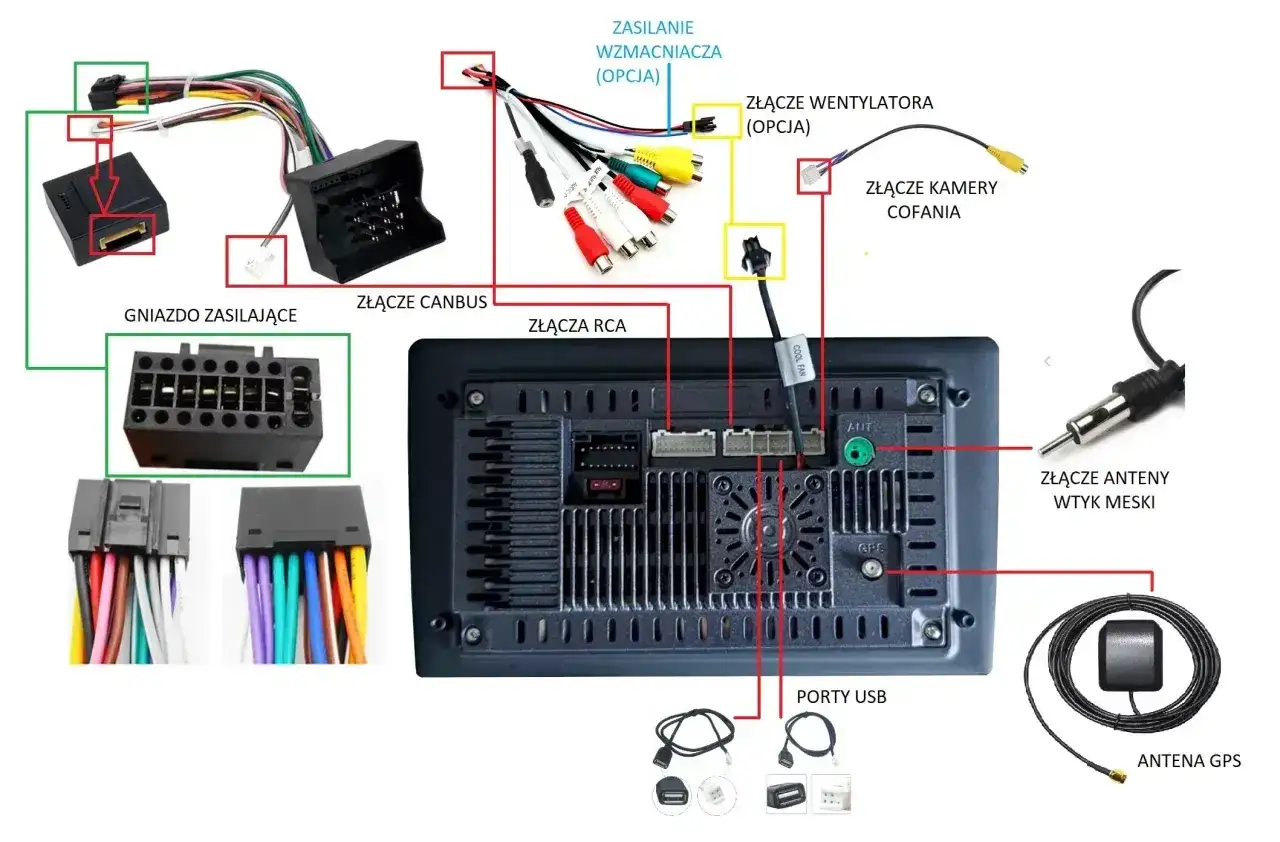

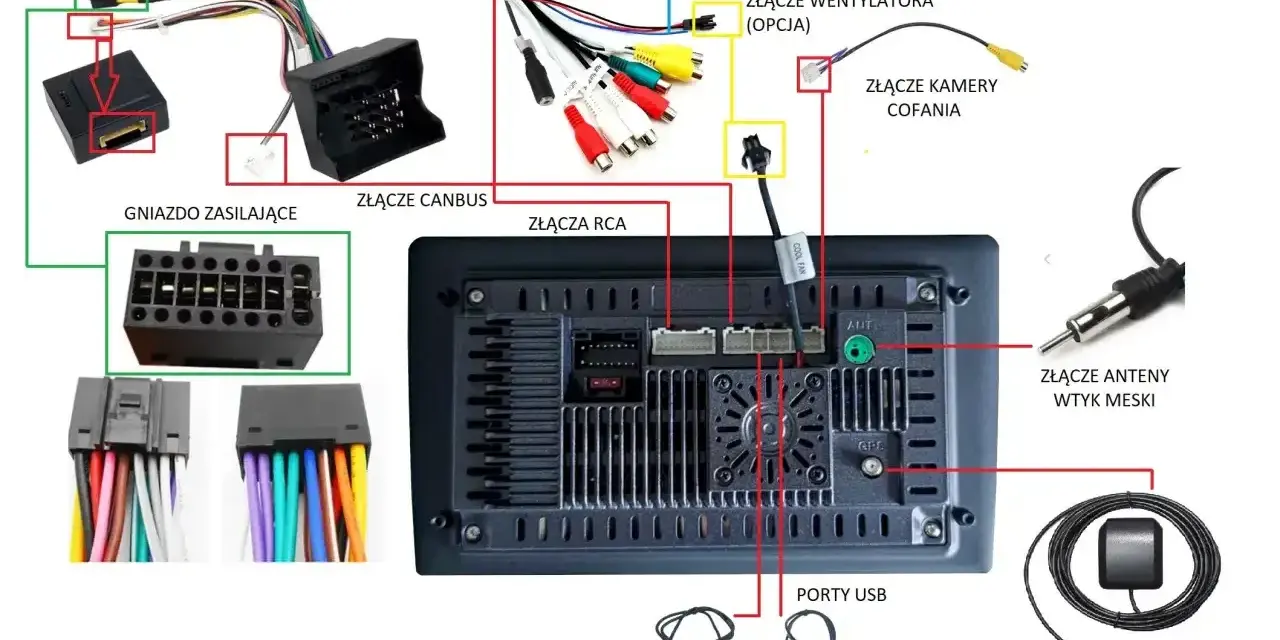

Jeśli zestaw ma monitor, lusterko albo radio z wejściem typu reverse/back, ten cienki przewód zwykle nie zasila kamery, tylko mówi urządzeniu, że ma przełączyć obraz. To ważne rozróżnienie, bo kamera i monitor często korzystają z tego samego sygnału, ale pełnią inne funkcje. Dlatego zanim cokolwiek połączysz, warto przygotować narzędzia i sprawdzić przewody zamiast działać na pamięć.
Co przygotować zanim rozbierzesz lampę
Do takiego montażu nie potrzeba warsztatu, ale braki w podstawowych narzędziach bardzo szybko zemszczą się na czasie i jakości połączeń. Ja zawsze zaczynam od sprawdzenia miernikiem, a nie od zgadywania, bo to oszczędza najwięcej nerwów.
| Narzędzie lub materiał | Do czego służy | Orientacyjny koszt w zł |
|---|---|---|
| Multimetr cyfrowy | Wyszukanie przewodu z napięciem po wrzuceniu wstecznego | 30-120 |
| Zestaw do demontażu tapicerki | Bezpieczne zdjęcie osłon i spinek | 20-60 |
| Szybkozłączki lub konektory zaciskane | Wpięcie się w przewód bez prowizorki | 10-30 |
| Koszulki termokurczliwe | Izolacja połączeń i ochrona przed wilgocią | 10-25 |
| Taśma materiałowa lub izolacyjna | Porządkowanie wiązki i dodatkowe zabezpieczenie | 5-20 |
| Opaski i peszel | Unieruchomienie przewodów na dłuższym odcinku | 10-30 |
| Przekaźnik | Oddzielenie sygnału lampy od zasilania kamery | 15-35 |
| Adapter bezpiecznika | Pobranie osobnego zasilania z bezpiecznikiem | 15-40 |
Jeśli zależy ci na trwałości, lepiej postawić na lutowanie z koszulką termokurczliwą albo porządne konektory zaciskane niż na przypadkowe, tanie szybkozłączki. W praktyce dodatkowe materiały do jednego montażu zwykle zamykają się w kwocie około 30-150 zł, jeśli kamera i monitor są już kupione. Gdy wszystko jest już pod ręką, można przejść do właściwego wpięcia przewodów.
Jak podłączyć kamerę cofania do światła wstecznego krok po kroku
| Przewód | Gdzie go podłączyć | Po co |
|---|---|---|
| Czerwony z kamery | Do plusa lampy cofania | Uruchamia kamerę po wrzuceniu wstecznego |
| Czarny z kamery | Do masy karoserii lub fabrycznego punktu masowego | Zapewnia stabilne zasilanie |
| Cienki czerwony przy kablu RCA | Do wejścia reverse/back w radiu lub monitorze | Przekazuje sygnał przełączenia obrazu |
- Odłącz minus akumulatora, jeśli będziesz rozcinać wiązkę albo pracować dłużej przy instalacji. To prosty nawyk, który zmniejsza ryzyko zwarcia.
- Odsłoń lampę cofania lub fragment wiązki w klapie bagażnika. W wielu autach najwygodniej dostać się do przewodów od strony lampy, ale czasem lepszy dostęp jest przy przelotce klapy.
- Znajdź właściwy przewód miernikiem. Włącz zapłon, wrzuć wsteczny z zaciągniętym hamulcem i poproś drugą osobę o obserwację albo zrób to zgodnie z procedurą auta. Szukasz kabla, na którym pojawia się napięcie tylko po wbiciu R.
- Podłącz czerwony przewód kamery do plusa cofania. Nie opieraj się na kolorze kabla w aucie, bo bywa różnie. Jeżeli masz wątpliwość, lepiej potwierdzić pomiar jeszcze raz niż poprawiać po montażu.
- Czarny przewód podepnij do masy. Najlepiej do fabrycznego punktu masowego, czystej blachy albo solidnego przewodu masowego w lampie. Lakier, korozja i luźna śruba robią tu więcej szkody niż pożytku.
- Jeśli monitor ma przewód reverse/back, połącz go z tym samym sygnałem. To częsty punkt pomyłki: kamera dostaje zasilanie z lampy cofania, a radio lub ekran potrzebuje tylko informacji, że włączono wsteczny.
- Zabezpiecz połączenia koszulką termokurczliwą, taśmą materiałową albo porządnym konektorem. Samo skręcenie przewodów i owinięcie ich taśmą działa tylko pozornie.
- Sprawdź całość przed złożeniem tapicerki. Włóż wsteczny, zobacz, czy kamera uruchamia się od razu, czy obraz nie miga i czy monitor nie gubi sygnału po poruszeniu wiązką.
Po takim podłączeniu równie ważne jest to, jak poprowadzisz wiązkę, bo właśnie tam rodzi się większość późniejszych usterek. Jeśli kamera działa tylko przy otwartej klapie albo obraz znika na nierównościach, problem zwykle leży w kablu, a nie w samej kamerze.
Jak poprowadzić przewody, żeby instalacja przetrwała
Tu nie ma efektownych trików, jest tylko rzetelna robota. Ja prowadzę przewody zawsze możliwie blisko fabrycznej wiązki, bo wtedy mniejsze jest ryzyko przetarcia, przypadkowego zahaczenia albo uszkodzenia przy kolejnym demontażu plastików.
- Nie prowadź kabla luzem przez bagażnik, podsufitkę ani próg.
- Przechodź przez fabryczne gumowe przepusty, a jeśli musisz zrobić nowy otwór, zabezpiecz go przelotką.
- Zostaw zapas przewodu w miejscu ruchomym, zwłaszcza przy klapie i zawiasach. 10-15 cm luzu często decyduje o tym, czy instalacja przetrwa zimę.
- Trzymaj kabel z dala od gorących i ruchomych elementów, czyli wydechu, mechanizmu wycieraczki, sprężyn, zawiasów i ostrych krawędzi blachy.
- Używaj opasek i taśmy materiałowej, bo zwykła taśma izolacyjna z czasem się odkleja i robi bałagan.
- Uszczelnij miejsca przejścia przez karoserię, żeby do środka nie wchodziła woda i pył.
Ta część nie wygląda imponująco, ale właśnie ona decyduje o trwałości montażu. Jeśli jednak po wszystkim obraz dalej szumi albo znika, winny zwykle nie jest sam monitor, tylko sposób zasilenia.
Najczęstsze błędy i zakłócenia po montażu
Najbardziej typowy błąd to podłączenie przewodu po kolorze zamiast po pomiarze. Drugi to słaba masa, zwłaszcza gdy ktoś przykręca konektor do lakieru albo do śruby, która już ma rdzę i farbę pod spodem. Trzeci problem pojawia się wtedy, gdy kamera działa na postoju, ale po odpaleniu silnika obraz drży, gaśnie albo pojawiają się poziome pasy.
| Objaw | Najczęstsza przyczyna | Co zrobić |
|---|---|---|
| Kamera nie uruchamia się po wrzuceniu wstecznego | Zły przewód plusowy albo brak masy | Sprawdź miernikiem, popraw punkt masowy, upewnij się, że na przewodzie pojawia się 12 V |
| Obraz miga lub gaśnie na nierównościach | Luz na połączeniu albo słabe zaciśnięcie | Wymień połączenie na pewniejsze i zabezpiecz je termokurczem |
| Pasy, szumy, zakłócenia w obrazie | Przewód poprowadzony zbyt blisko zasilania lub zakłócony obwód lampy | Oddziel kabel sygnałowy, popraw masę, rozważ filtr przeciwzakłóceniowy |
| Monitor przełącza się na kamerę, ale brak obrazu | Sygnał reverse działa, ale kamera nie ma zasilania albo RCA nie jest dobrze wpięte | Sprawdź osobno zasilanie kamery i połączenie wideo |
Na nowszych autach kłopotem bywa nie sam pobór prądu, tylko sposób sterowania lampą przez elektronikę nadwozia. W takiej sytuacji bezpośrednie podpięcie może wyglądać dobrze przez chwilę, a potem zaczyna płatać figle. To właśnie dlatego czasem lepiej przejść na przekaźnik albo osobne zasilanie niż walczyć z objawami na ślepo.
Kiedy lepiej użyć przekaźnika albo osobnego zasilania
Ja najczęściej polecam dwa scenariusze. Pierwszy to prosta instalacja w starszym aucie, gdzie kamera może pracować bezpośrednio z obwodu lampy cofania. Drugi to sytuacja, w której obwód wstecznego jest sterowany przez moduł, pojawiają się zakłócenia albo właściciel chce mieć bardziej odporny układ.
| Sytuacja | Lepsze rozwiązanie | Dlaczego |
|---|---|---|
| Starsze auto z prostą żarówką | Bezpośrednie zasilanie z lampy cofania | Prosty układ, mało elementów, szybki montaż |
| Nowsze auto z LED, modułem BCM albo kontrolą przepalenia żarówki | Przekaźnik lub zasilanie z osobnego obwodu | Mniejsze ryzyko błędów, migania i fałszywych odczytów |
| Zakłócenia obrazu przy pracy silnika | Separacja zasilania i lepsza masa | Odcięcie kamery od „brudnego” napięcia z lampy |
| Monitor ma tylko wejście trigger | Obwód lampy jako sygnał, nie główne zasilanie | Monitor potrzebuje informacji o wstecznym, a nie pełnego obciążenia |
Przekaźnik działa tu jak bezpieczny pośrednik: sygnał z lampy cofania tylko go uruchamia, a kamera dostaje zasilanie z osobnego, zabezpieczonego obwodu. To rozwiązanie nie jest obowiązkowe w każdym samochodzie, ale w praktyce często oszczędza powrotu do auta z poprawkami. Kiedy instalacja ma już stabilne zasilanie, pozostaje tylko sprawdzenie, czy całość działa tak, jak powinna, i czy nic nie grzeje się po zamknięciu klapy.
Na czym najczęściej wywraca się montaż i jak tego uniknąć
Największe błędy są zwykle banalne: brak pomiaru, słaba masa, przewód poprowadzony „byle gdzie” i połączenia zostawione bez porządnej izolacji. Z mojego doświadczenia to właśnie te drobiazgi decydują, czy kamera będzie działać latami, czy zacznie szwankować po pierwszym deszczu albo po kilku tygodniach trzaskania klapą bagażnika.
Jeśli samochód jest na gwarancji, ma mocno rozbudowaną elektronikę albo nie masz pewności co do schematu wiązki, rozsądniej jest sprawdzić dokumentację auta albo oddać instalację komuś, kto robi takie montażе na co dzień. W praktyce najwięcej czasu oszczędza jeden dokładny pomiar i jedno porządne połączenie, a nie trzy prowizorki ukryte pod tapicerką.
Najprostsza zasada brzmi więc tak: lampa cofania ma dać sygnał, masa ma być pewna, przewód ma być dobrze zabezpieczony, a w trudniejszych autach warto od razu przewidzieć przekaźnik. Taki montaż nie tylko działa, ale też jest bezpieczniejszy dla instalacji, co w samochodzie ma większe znaczenie niż szybki efekt po pierwszym podłączeniu.
