W praktyce największe problemy przy wymianie radia nie wynikają z samego montażu w desce, tylko z poprawnego spięcia zasilania, masy i sygnałów sterujących. Gdy Pioneer jest podłączony przez ISO zgodnie ze schematem, zachowuje pamięć, uruchamia się ze stacyjką i współpracuje z anteną albo wzmacniaczem bez zgadywania. Poniżej rozpisuję to tak, jak robię to przy realnym montażu: od budowy kostki, przez kolory przewodów, aż po akcesoria, które naprawdę mają sens.
Najpierw zasilanie, potem głośniki i dopiero na końcu dodatki sterujące
- Żółty w Pioneerze odpowiada za stałe +12 V, a czerwony za zasilanie po stacyjce.
- Czarny przewód musi trafić na czystą masę, a nie na przypadkową śrubę z farbą.
- Blok A w ISO prowadzi zasilanie i sterowanie, a blok B obsługuje głośniki.
- Niebiesko-biały służy do sterowania anteną lub wzmacniaczem, nie do stałego zasilania radia.
- Jeśli radio gubi pamięć, najczęściej trzeba zamienić przewód stałego plusa z przewodem ACC.
Jak czytać kostkę ISO w Pioneerze
Kostka ISO to w praktyce standardowe złącze, które porządkuje instalację radia na dwa podstawowe bloki. Blok A odpowiada za zasilanie i sygnały pomocnicze, a blok B za głośniki. W części aut te dwa segmenty są po prostu rozdzielone na dwie osobne wtyczki, więc nie ma sensu szukać jednego „magicznego” gniazda, które załatwi wszystko naraz.
Ja zawsze zaczynam od rozróżnienia tych dwóch części, bo to od razu pokazuje, gdzie podać stały plus, gdzie szukać ACC, a gdzie wpiąć pary głośnikowe. Gdy ten podział jest jasny, dalszy schemat połączeń staje się dużo mniej mylący.
Blok A odpowiada za prąd i sterowanie
W bloku A znajdują się przewody, które decydują, czy radio zapamięta ustawienia i czy będzie włączać się razem z zapłonem. To właśnie tutaj trafiają stałe 12 V, masa, przewód po stacyjce oraz sygnały do anteny, podświetlenia albo wyciszenia.
Przeczytaj również: Jak podłączyć amperomierz do prostownika i uniknąć błędów pomiarowych
Blok B prowadzi sygnał do głośników
Blok B jest prostszy, ale nie wolno go lekceważyć. Tu liczy się poprawna polaryzacja par głośnikowych, bo zamiana plusa z minusem nie musi od razu wywołać awarii, ale bardzo szybko odbija się na scenie dźwiękowej i basie. W praktyce to jeden z tych błędów, które słychać od razu.
Schemat przewodów Pioneer i ISO bez zgadywania
W instrukcjach Pioneer układ przewodów jest opisany bardzo jasno, a właśnie od tego warto zacząć montaż. Najważniejsze jest to, żeby nie podłączać wszystkiego „na logikę”, tylko sprawdzić funkcję każdego przewodu i dopasować ją do instalacji auta. Gdy samochód ma niestandardowy układ pinów, pomiar miernikiem jest pewniejszy niż kolor izolacji w starej wiązce.
| Przewód Pioneer | Typowy pin ISO | Funkcja | Co trzeba dopilnować |
|---|---|---|---|

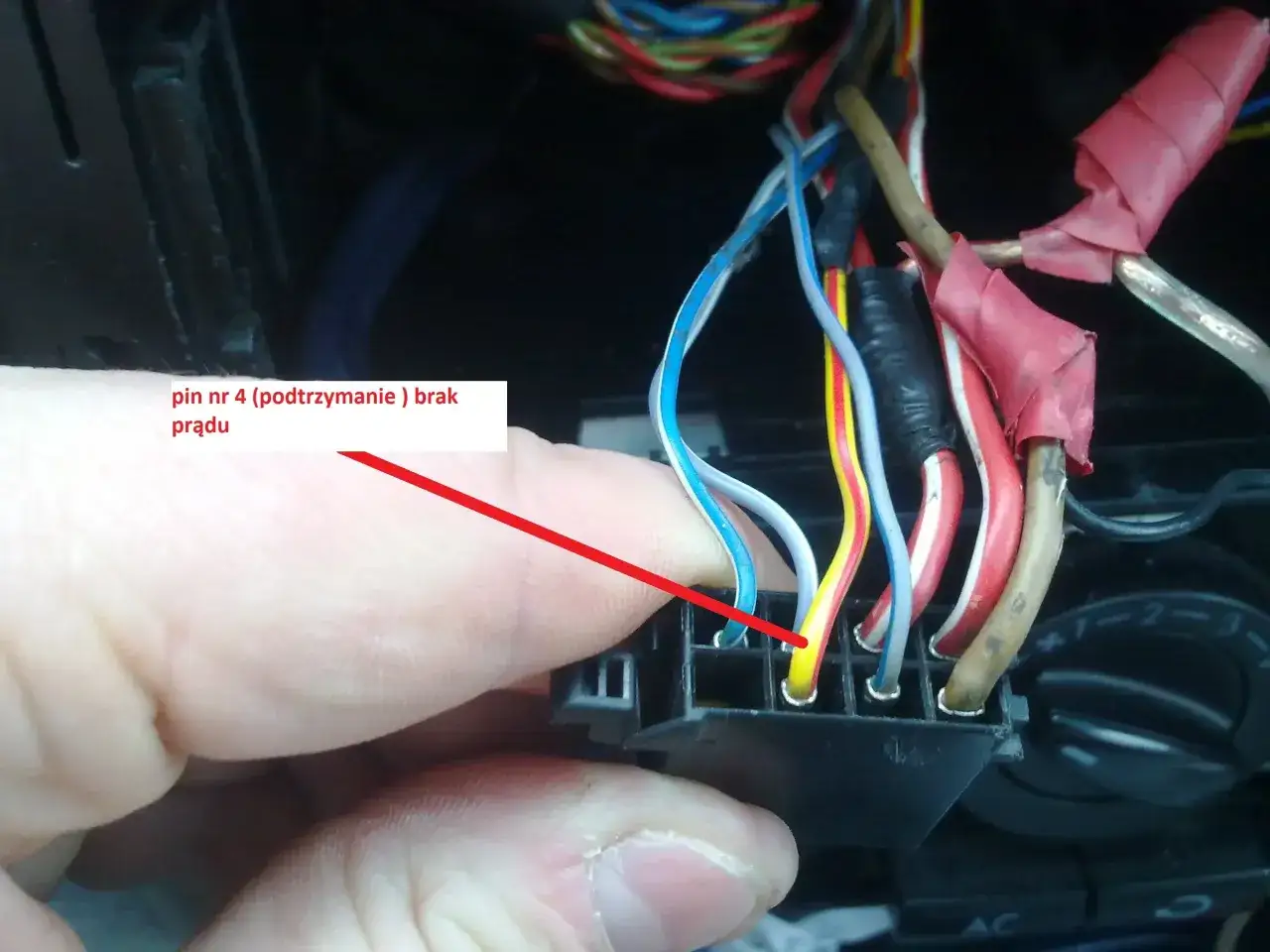

| Żółty | A4 | Stałe +12 V | Podtrzymuje pamięć radia, stacje i ustawienia. |
| Czerwony | A7 | ACC, czyli +12 V po stacyjce | Radio ma się uruchamiać i wyłączać razem z kluczykiem. |
| Czarny | A8 | Masa | Musi trafić na czyste, niepomalowane metalowe miejsce. |
| Niebiesko-biały | A5 lub wyjście sterujące | Remote, sterowanie anteną lub wzmacniaczem | To sygnał sterujący, zwykle do 300 mA / 12 V DC, a nie zasilanie radia. |
| Pomarańczowo-biały | A6 | Podświetlenie | Przydaje się tylko wtedy, gdy auto ma taki sygnał po włączeniu świateł. |
| Żółto-czarny | A1 | Mute telefonu | W większości montażów zostaje niepodłączony. |
| Biały / biało-czarny | B5 / B6 | Przód lewy + / - | Polaryzacja ma znaczenie dla jakości dźwięku. |
| Szary / szaro-czarny | B3 / B4 | Przód prawy + / - | Nie łącz minusa głośnika z masą auta. |
| Zielony / zielono-czarny | B7 / B8 | Tył lewy + / - | W części aut ten tor może pracować z subwooferem. |
| Fioletowy / fioletowo-czarny | B1 / B2 | Tył prawy + / - | Jeśli zamienisz bieguny, radio zagra, ale bas i scena ucierpią. |
W instrukcjach Pioneer pojawia się też ważna uwaga: w niektórych autach funkcje stałego plusa i zasilania po stacyjce są zamienione względem tego, czego oczekuje radio. Dlatego ja zawsze sprawdzam miernikiem, gdzie jest napięcie cały czas, a gdzie pojawia się dopiero po przekręceniu kluczyka. To drobiazg, który oszczędza późniejszego rozbierania pół deski.
Jeżeli po uruchomieniu radio traci ustawienia albo nie wyłącza się z kluczykiem, problem bardzo często leży właśnie w zamianie czerwonego z żółtym. Taki błąd nie jest rzadkością i najczęściej da się go naprawić bez cięcia przewodów, po prostu przekładając piny w adapterze.

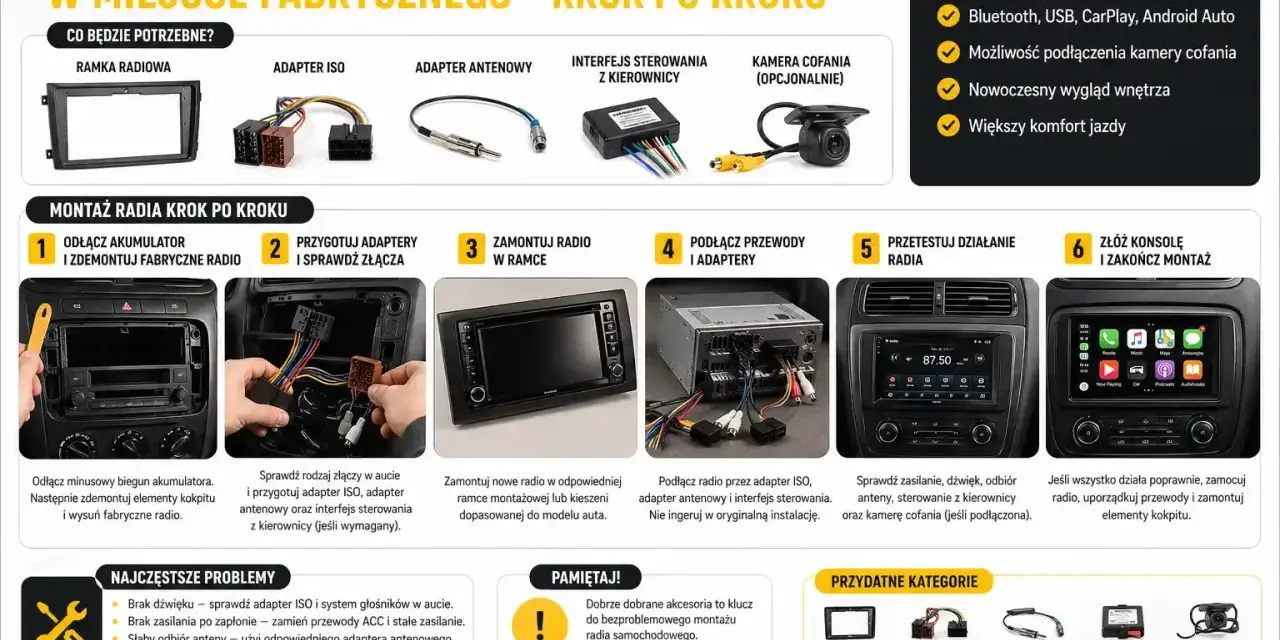

Jak podłączyć radio krok po kroku
Gdy schemat jest już jasny, montaż sprowadza się do kilku spokojnych ruchów. Ja robię to zawsze w tej samej kolejności, bo dzięki temu od razu widzę, czy coś jest nie tak, zanim radio zniknie w konsoli na stałe.
- Odłącz minus akumulatora, zanim dotkniesz wiązki.
- Wyjmij radio i rozdziel instalację na blok zasilania oraz blok głośnikowy.
- Sprawdź miernikiem stałe +12 V oraz przewód ACC, zamiast ufać samemu kolorowi.
- Podłącz czarny przewód do czystej masy na karoserii.
- Połącz pary głośników, pilnując plusa i minusa w każdej sekcji.
- Niebiesko-biały przewód podłącz tylko wtedy, gdy auto ma aktywną antenę, wzmacniacz albo zewnętrzne sterowanie systemem audio.
- Zaizoluj wolne końcówki i zrób próbę przed wsunięciem radia do końca.
- Sprawdź pamięć stacji, fader, balans, podświetlenie i to, czy radio wyłącza się razem z zapłonem.
Jeśli wszystko działa na stole lub na luźno ułożonej wiązce, dopiero wtedy wkładam radio do kieszeni montażowej. To prosta zasada, ale właśnie ona odróżnia schludny montaż od naprawiania własnych błędów po fakcie.
Najczęstsze błędy, które kończą się resetem albo ciszą w głośnikach
Przy takich instalacjach powtarzają się właściwie te same potknięcia. Część z nich daje tylko irytujące objawy, ale kilka potrafi narobić większych szkód niż sam montaż.
- Zamiana czerwonego z żółtym - radio działa, ale gubi pamięć albo zostaje pod napięciem po wyjęciu kluczyka.
- Masa przykręcona do lakieru - pojawiają się trzaski, zaniki albo radio w ogóle nie startuje stabilnie.
- Minusy głośników złączone z masą - to już ryzykowne dla końcówki mocy i nie powinno się tego robić.
- Niebiesko-biały podpięty do stałego plusa - wzmacniacz lub antena pracują cały czas, co niepotrzebnie obciąża instalację.
- Brak adaptera antenowego - radio jest poprawnie zasilone, ale odbiór FM pozostawia wiele do życzenia.
- Ignorowanie wersji bez ACC - w nowszych autach zapłon bywa prowadzony przez CAN, więc klasyczny przewód nie zawsze pojawia się na kostce.
Producent zwraca uwagę również na to, żeby nie łączyć mas głośników między sobą i nie zwierać ich z karoserią. To nie jest przesada, tylko realna ochrona końcówki mocy. Gdy montuję radio pierwszy raz w danym aucie, wolę sprawdzić wszystko dwa razy niż potem tłumaczyć klientowi, skąd wzięło się przepalenie albo cisza na jednym kanale.
Jakie akcesoria naprawdę ułatwiają montaż
W tej kategorii akcesoriów chodzi nie o gadżety, tylko o rzeczy, które oszczędzają czas i chronią fabryczną instalację. Dobrze dobrany adapter sprawia, że montaż jest odwracalny, a radio wygląda i działa jak trzeba, bez cięcia przewodów „na skróty”.
| Akcesorium | Kiedy się przydaje | Co daje w praktyce |
|---|---|---|
| Adapter ISO do konkretnego modelu auta | Gdy fabryczna wiązka nie pasuje 1:1 do Pioneera | Bezpieczne połączenie bez cięcia oryginalnych przewodów. |
| Adapter antenowy | Gdy auto ma inne złącze anteny niż radio | Lepszy odbiór i brak prowizorki przy wtyczce antenowej. |
| Interfejs CAN-BUS | Gdy ACC nie wychodzi klasycznym przewodem albo chcesz zachować komunikację auta | Radio włącza się prawidłowo i nie gubi funkcji zależnych od zapłonu. |
| Interfejs sterowania z kierownicy | Gdy chcesz zachować fabryczne przyciski | Wygodna obsługa bez sięgania do ekranu lub panelu radia. |
| Konektory, koszulki termokurczliwe, opaski | Gdy budujesz własną wiązkę | Porządek, mniejsze ryzyko zwarcia i mniej drgań w środku konsoli. |
Ja najczęściej wybieram wiązkę plug & play i tylko w razie potrzeby dokładam adapter antenowy albo interfejs CAN-BUS. To po prostu czystsze rozwiązanie niż ręczne łączenie wszystkiego w ciemno, zwłaszcza gdy samochód ma dodatkowe funkcje sterowane po magistrali.
Jeśli auto ma aktywną antenę albo wzmacniacz w instalacji fabrycznej, niebiesko-biały przewód z Pioneera jest często ważniejszy, niż wygląda na pierwszy rzut oka. Bez niego radio może grać poprawnie lokalnie, ale odbiór na trasie albo współpraca z systemem audio będą wyraźnie słabsze.
Co jeszcze sprawdzam przed wsunięciem radia na miejsce
Na końcu nie chodzi już o sam schemat, tylko o pewność, że całość będzie działać po złożeniu konsoli. Ja robię krótki test: radio ma zapamiętać stacje, włączyć się po zapłonie, zgasnąć po wyjęciu kluczyka, grać w każdej parze głośników i reagować na światła, jeśli podłączyłeś przewód podświetlenia. Jeśli któraś z tych rzeczy nie zgadza się teraz, po zamknięciu deski problem tylko trudniej będzie znaleźć.
Jeżeli wszystko przechodzi test, dopiero wtedy porządkuję wiązkę, zabezpieczam wolne końcówki i wsuwam radio do końca. To właśnie taki moment decyduje, czy montaż będzie wyglądał jak fabryczny, czy jak szybka prowizorka. I szczerze mówiąc, przy Pioneerze i złączu ISO da się to zrobić naprawdę czysto, o ile nie pomija się podstaw: stałego plusa, ACC, masy i poprawnych par głośnikowych.
