W samochodzie, motocyklu i domowej rozdzielnicy bezpiecznik ma jedno zadanie: odciąć zasilanie, zanim przewód albo moduł dostaną za dużo ciepła. W praktyce różnią się konstrukcją, szybkością zadziałania i zakresem zastosowań, więc nie każdy zamiennik będzie dobrym wyborem. W tym tekście rozkładam na czynniki pierwsze rodzaje bezpieczników, pokazuję ich najważniejsze cechy i tłumaczę, jak dobrać właściwy element bez zgadywania.
Najważniejsze rzeczy, które trzeba wiedzieć o bezpiecznikach
- Bezpiecznik chroni instalację przed przeciążeniem i zwarciem, a nie „ratuje” samego odbiornika.
- Najważniejsze parametry to prąd znamionowy, napięcie pracy, zdolność wyłączania i charakterystyka zadziałania.
- W autach najczęściej spotkasz bezpieczniki płytkowe MINI, MAXI i MICRO oraz starsze ATO/ATC.
- Kolor pomaga w identyfikacji, ale nie zastępuje odczytania wartości z obudowy i schematu.
- Większy amperaż nie rozwiązuje problemu przepalania. Zwykle tylko maskuje usterkę.
- Jeśli bezpiecznik przepala się ponownie, trzeba szukać przyczyny w obwodzie, a nie w szufladzie z zapasami.
Jak działa bezpiecznik i dlaczego nie każdy reaguje tak samo
Bezpiecznik jest elementem jednorazowym: ma przerwać obwód, zanim przewody, złącza albo elektronika zaczną się przegrzewać. Działa na bardzo prostym mechanizmie, ale jego zachowanie zależy od prądu znamionowego, czasu przeciążenia i tego, jak duży prąd zwarciowy może bezpiecznie wyłączyć.
Przeciążenie i zwarcie to dwa różne problemy
Przeciążenie oznacza, że w obwodzie płynie za duży prąd przez dłuższy czas. Zwarcie to sytuacja dużo gwałtowniejsza: prąd rośnie bardzo szybko i potrafi osiągnąć wartości niszczące dla przewodów lub elektroniki. Z punktu widzenia użytkownika objaw bywa ten sam, czyli przepalony bezpiecznik, ale przyczyna i sposób szukania usterki są zupełnie inne.
To właśnie dlatego nie patrzę wyłącznie na amperaż. Dla jednego obwodu ważniejsza będzie odporność na krótki prąd rozruchowy, dla innego szybka reakcja na najmniejsze odchylenie. Jeśli dobierzesz element „na oko”, instalacja może działać pozornie normalnie, ale w słabym punkcie zacznie się gotować izolacja albo styki.
Przeczytaj również: Jak podłączyć alternator zamiast prądnicy c 360 – krok po kroku do sukcesu
Szybki czy zwłoczny
W katalogach spotkasz oznaczenia F i FF dla bezpieczników szybkich oraz T i TT dla zwłocznych. To nie jest detal dla wtajemniczonych, tylko realna różnica w praktyce. Elektronika sterująca zwykle wymaga reakcji jak najszybszej, a silnik, pompa czy kompresor mogą potrzebować krótkiej tolerancji na prąd rozruchowy.
W technicznej dokumentacji często pojawia się też pojęcie I²t, czyli miary energii cieplnej, jaką bezpiecznik przepuści przed zadziałaniem. Im niższa wartość, tym bardziej „ostro” odcina obwód. Dla zwykłego kierowcy ważny jest prosty wniosek: element trzeba dobrać do typu obciążenia, a nie tylko do liczby zapisanej na obudowie.
Gdy rozumiesz to rozróżnienie, łatwiej ocenić, czy patrzysz na wkładkę topikową, wyłącznik nadprądowy czy element samochodowy.
Najczęściej spotykane zabezpieczenia w instalacjach stacjonarnych

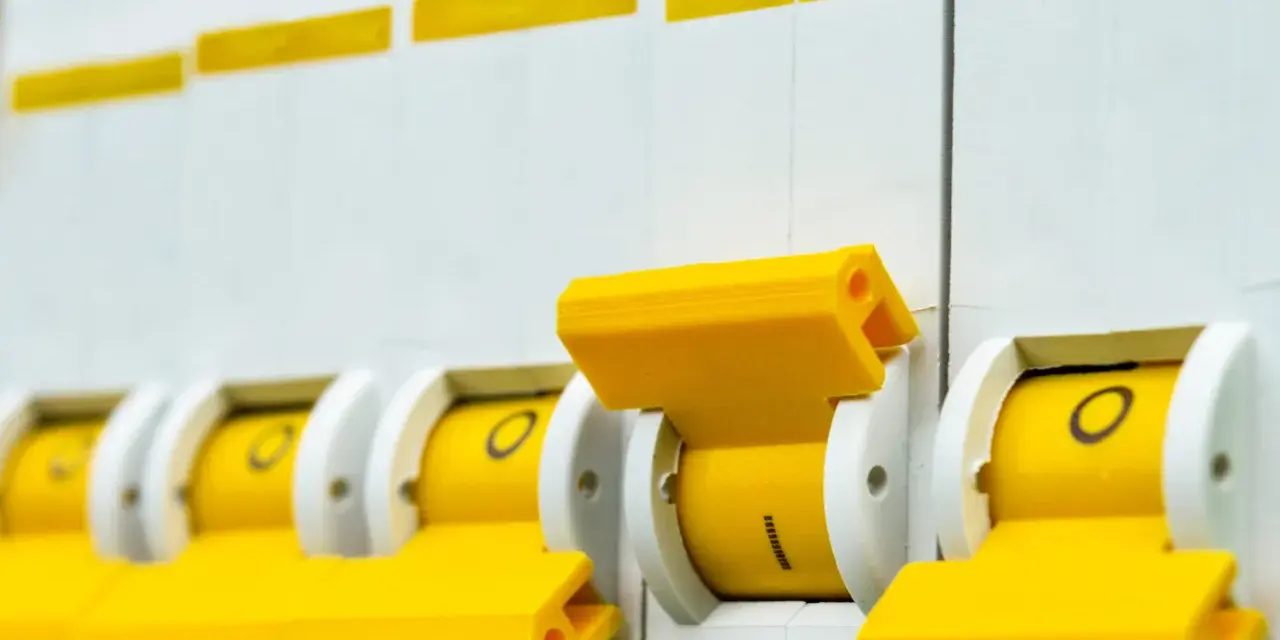

W domu, warsztacie i szafie sterowniczej najczęściej pracują wkładki topikowe oraz wyłączniki nadprądowe. Ja rozdzielam je od razu, bo to oszczędza mnóstwo nieporozumień: wkładka topikowa przepala się i wymaga wymiany, a wyłącznik nadprądowy można przywrócić dźwignią.
| Typ | Gdzie się sprawdza | Najważniejsza cecha | Ograniczenie |
|---|---|---|---|
| Szklany 5 x 20 mm | Małe urządzenia, prostsza elektronika, zasilacze | Tani, łatwy do kontroli wzrokowej | Delikatny mechanicznie i zwykle mniej odporny na duże prądy zwarciowe |
| Ceramiczny 5 x 20 mm lub 6,3 x 32 mm | Sprzęt o większych wymaganiach, urządzenia z wyższym impulsem rozruchowym | Lepiej znosi temperaturę i łuk elektryczny | Wymaga poprawnego doboru charakterystyki |
| Wkładka gG | Ogólna ochrona przewodów i obwodów | Uniwersalna w zastosowaniach instalacyjnych | Trzeba dobrać ją do konkretnego obwodu i prądu zwarciowego |
| Wkładka aM | Silniki, transformatory i obwody z rozruchem | Dobrze znosi prądy rozruchowe | Nie zastępuje pełnej ochrony przeciążeniowej |
| Wyłącznik nadprądowy | Nowoczesne instalacje domowe i warsztatowe | Po zadziałaniu można go ponownie włączyć | To nie jest bezpiecznik topikowy, tylko inny aparat ochronny |
Obok nich często stoi RCD, czyli wyłącznik różnicowoprądowy. To ważne rozróżnienie: RCD reaguje na prąd upływu do ziemi, a nie na przeciążenie przewodu, więc nie zastępuje bezpiecznika ani „eski”. W praktyce oba urządzenia mają działać razem, a nie wybierać się wzajemnie.
W samochodzie logika ochrony jest podobna, ale format i oznaczenia potrafią zmylić nawet osoby, które dobrze znają instalacje domowe.
Bezpieczniki samochodowe, które spotkasz najczęściej
W autach i motocyklach królują dziś bezpieczniki płytkowe. Są małe, łatwe do wymiany i występują w wielu rozmiarach, dzięki czemu można nimi zabezpieczać zarówno drobną elektronikę, jak i bardziej prądożerne obwody, takie jak wentylator, ogrzewanie szyby czy dodatkowe audio.
| Typ | Typowe zastosowanie | Co go wyróżnia | Na co uważać |
|---|---|---|---|
| ATO / ATC | Starsze auta, prostsze obwody, część motocykli i skuterów | Klasyczny, duży płytkowy format, łatwy do chwytu | Zajmuje więcej miejsca niż nowsze miniaturowe wersje |
| MINI | Większość aut osobowych i jednośladów | Mały rozmiar, zwykle zakres około 2-30 A | Wymaga precyzyjnego doboru, bo jest ciasny w gnieździe |
| MICRO2 / MICRO3 | Nowocześniejsze skrzynki i bardzo kompaktowe wiązki | Jeszcze mniejszy format, oszczędza miejsce | Łatwo pomylić z podobnym rozmiarem, jeśli patrzysz w pośpiechu |
| MAXI | Obwody o większym poborze prądu, np. wentylator, ogrzewanie, pompy | Przyjmuje zwykle około 20-80 A | To nie zamiennik dla MINI, tylko osobna rodzina do wyższych obciążeń |
| Bolt-down / MEGA | Zasilanie główne, car audio, rozdział wysokich prądów | Bardzo solidny montaż i duża odporność na obciążenie | Wymaga poprawnego osadzenia i porządnych połączeń śrubowych |
Kolor w bezpiecznikach płytkowych zwykle odpowiada amperażowi, więc łatwo odróżnić np. 5 A, 10 A, 15 A, 20 A czy 30 A. Traktuję to jednak jako podpowiedź, nie jako jedyne źródło prawdy, bo najpewniejszy jest nadruk na obudowie i opis w schemacie pojazdu.
W motocyklach najczęściej spotkasz MINI i MICRO, bo liczy się każdy milimetr miejsca. Sama znajomość formatu jeszcze nie wystarcza, bo o bezpieczeństwie decyduje też dobór amperażu i charakterystyki.
Jak dobrać właściwy bezpiecznik do obwodu
Ja zawsze zaczynam od trzech pytań: jaki jest prąd znamionowy, jakie napięcie pracy przewidział producent i czy element ma pasować mechanicznie do gniazda. Dopiero potem patrzę na charakterystykę zadziałania, bo w obwodzie z rozruchem silnika elektrycznego albo kompresora zbyt szybki element potrafi przepalać się bez wyraźnej przyczyny.
- Odczytaj wartość ze starego bezpiecznika i ze schematu pojazdu albo urządzenia.
- Zachowaj ten sam amperaż. Nie zwiększaj go „na próbę”.
- Dopasuj napięcie pracy. W instalacjach 12 V i 24 V szukaj elementu z odpowiednim zapasem, najczęściej 32 V; w części nowszych układów spotkasz też 58 V.
- Sprawdź format i końcówki. MINI nie wejdzie w miejsce MAXI, a wkładka cylindryczna nie zastąpi płytkowej.
- Uwzględnij charakter obciążenia. Silnik, pompa i wentylator mogą potrzebować elementu zwłocznego, a elektronika zwykle szybkiego.
- Zweryfikuj zdolność wyłączania, jeśli obwód może wygenerować wysoki prąd zwarciowy.
W praktyce nie ma sensu dobierać zamiennika wyłącznie po kolorze albo po „mocy” urządzenia. Ochrona ma działać zgodnie z projektem instalacji, więc jeśli producent przewidział 10 A, to 15 A nie jest ulepszeniem, tylko ryzykiem dla przewodów i złączy.
Kiedy zamiennik jest poprawny, najczęstsze problemy wynikają już nie z samego typu, tylko z błędów przy wymianie.
Najczęstsze błędy, które robią więcej szkody niż sam przepalony element
- Większy amperaż „na zapas” - to najgroźniejszy nawyk. Bezpiecznik przestaje chronić słabszy punkt instalacji, czyli przewód.
- Drut, folia albo przypadkowa śruba - takie obejście potrafi skończyć się stopieniem wiązki albo pożarem.
- Patrzenie tylko na kolor - kolor pomaga, ale nie zastępuje wartości nadrukowanej na obudowie.
- Wymiana bez szukania przyczyny - jeśli bezpiecznik pali się ponownie, to nie jest przypadek, tylko objaw usterki.
- Ignorowanie zaśniedziałych styków - wysoka rezystancja połączenia też potrafi grzać element i powodować fałszywe zadziałania.
- Pomijanie miejsca pracy instalacji - w komorze silnika, przy wysokiej temperaturze i wibracjach, słaby jakościowo element zużyje się szybciej.
W samochodzie powtarzające się przepalenie bardzo często oznacza przetarty przewód w przelotce drzwi, uszkodzony silnik podnoszenia szyby albo wilgoć w skrzynce bezpieczników. W motocyklu równie często winny jest kabel ocierający o ramę lub okolice główki ramy, gdzie przewody pracują przy skręcie kierownicy.
Jeśli bezpiecznik pada drugi raz, nie szukam już lepszego zamiennika, tylko źródła problemu.
Gdy bezpiecznik przepala się drugi raz, zaczyna się diagnostyka
Jeżeli wymiana pomaga tylko na chwilę, najpierw sprawdzam, co dokładnie przestało działać, a potem odłączam odbiorniki po kolei i mierzę pobór prądu. To zwykle pozwala szybko ustalić, który element obciąża obwód bardziej, niż powinien.
- sprawdzam schemat i wartość fabryczną,
- oglądam przewody, kostki i okolice przetarć,
- szukam wilgoci, korozji i nadtopień,
- porównuję pobór prądu z wartością przewidzianą przez producenta,
- przy obwodach ABS, poduszek, sterowników i innych układach wysokiego ryzyka nie eksperymentuję bez dokumentacji.
Dobrze dobrany bezpiecznik ma chronić instalację, a nie „działać trochę dłużej niż poprzedni”. Gdy trzymasz się wartości z obudowy i nie omijasz przyczyny awarii, naprawa jest szybsza, bezpieczniejsza i zwykle dużo tańsza niż wymiana kolejnych elementów po kolei.
