Rozrząd DOHC - jak działa i co warto wiedzieć

Układ dohc to coś więcej niż hasło z katalogu silnika. W praktyce chodzi o głowicę z dwoma wałkami rozrządu, która pozwala precyzyjniej sterować zaworami, lepiej napełniać cylindry i bezpieczniej pracować na wyższych obrotach. Najwięcej zyskuje tu przepływ powietrza, a wraz z nim elastyczność i kultura pracy. W tym tekście pokazuję, z jakich części składa się taki rozrząd, jak one współpracują, czym różni się od prostszych układów i na co zwracać uwagę przy serwisie.

Jak działa DOHC i skąd bierze się jego przewaga

Najprościej ujmując, w takim silniku jeden wałek obsługuje zawory ssące, a drugi wydechowe. Dzięki temu można lepiej dobrać czas otwarcia zaworów, szerzej rozstawić je w głowicy i uzyskać sprawniejszy przepływ mieszanki oraz spalin. W praktyce przekłada się to na lepsze napełnianie cylindrów, wyższą moc przy tych samych pojemnościach i bardziej swobodną pracę przy wysokich obrotach.

Nie traktuję jednak DOHC wyłącznie jako rozwiązania sportowego. Ten układ pomaga też w codziennej jeździe, bo dobrze współpracuje z systemami zmiennych faz, ułatwia spełnianie norm emisji i pozwala producentom wycisnąć więcej z małego silnika bez przesadnego zwiększania pojemności. To właśnie dlatego spotkasz go zarówno w autach miejskich, jak i w motocyklach czy mocniejszych jednostkach benzynowych. Żeby jednak zrozumieć, skąd bierze się ta elastyczność, trzeba rozłożyć głowicę na części pierwsze.

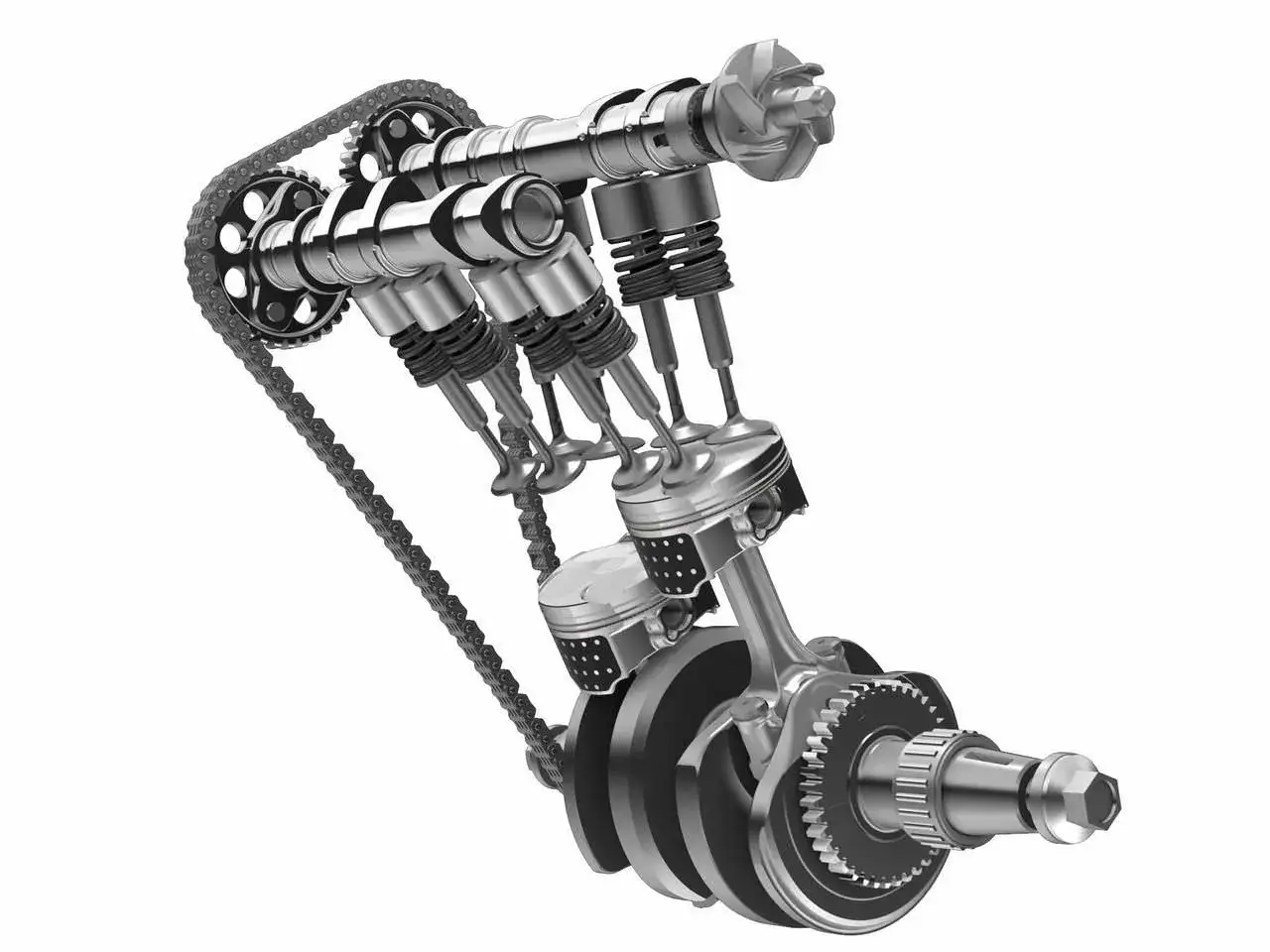

Z jakich części składa się głowica DOHC

Tu widać, że mówimy o całym układzie, a nie o samym napisie na pokrywie zaworów. W dobrze zaprojektowanej głowicy każdy element ma konkretne zadanie: jeden odpowiada za ruch, drugi za precyzję, a trzeci za trwałość przy wysokich obrotach. Gdy któryś z nich zaczyna pracować gorzej, silnik zwykle najpierw traci kulturę pracy, a dopiero później moc.

Warto pamiętać, że producenci nie stosują identycznego zestawu elementów współpracujących z krzywkami. W jednym silniku zobaczysz szklanki zaworowe, w innym dźwigienki palcowe, a w kolejnym kompaktowe popychacze hydrauliczne. Różni się detal, ale zasada pozostaje ta sama: wałek musi bardzo precyzyjnie otwierać zawór i oddać go sprężynie w idealnym momencie. To naturalnie prowadzi do pytania, jak taki zestaw pracuje w całym cyklu czterosuwowym.

Jak te elementy pracują podczas jednego cyklu

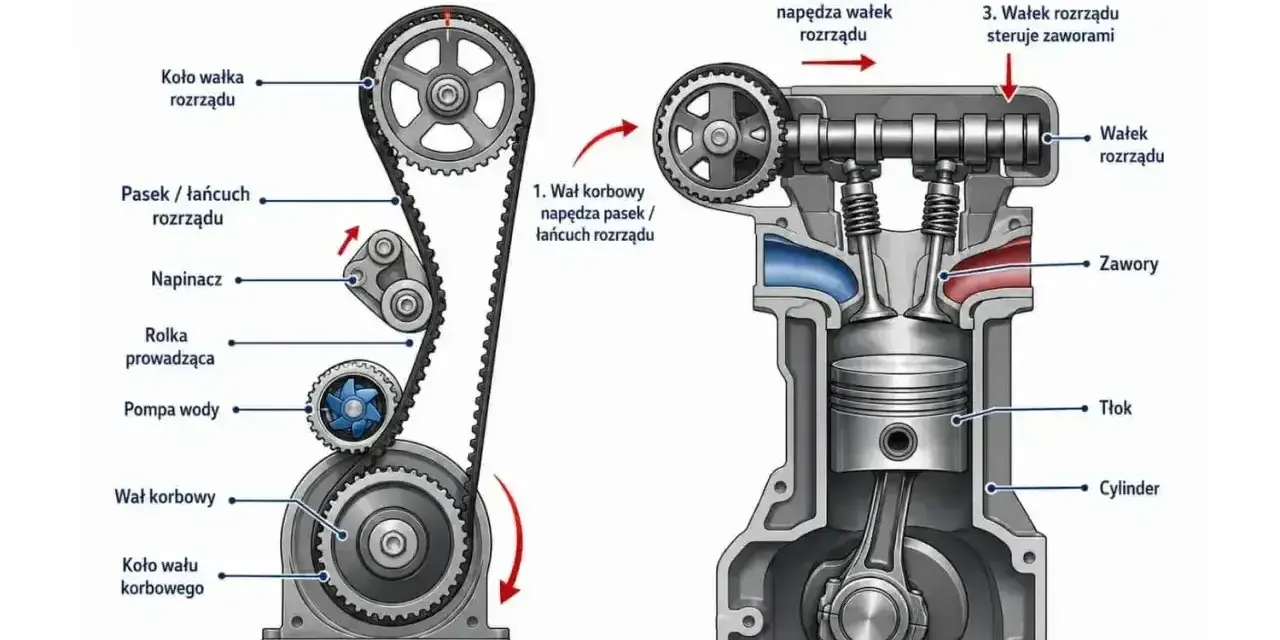

W cyklu czterosuwowym DOHC robi dokładnie to, co powinien robić dobry rozrząd: otwiera, domyka i nie myli momentu ani o milimetr. Sam ruch wału korbowego jest przenoszony na wałki rozrządu przez pasek albo łańcuch, a potem krzywki sterują zaworami w kolejności zgodnej z fazami pracy silnika.

1. Podczas ssania wałek dolotowy otwiera zawory ssące i cylinder zasysa mieszankę lub powietrze.
2. W czasie sprężania oba wałki zamykają zawory, żeby kompresja nie uciekała.
3. W suwie pracy zawory pozostają zamknięte, a energia spalania pcha tłok w dół.
4. Przed i po suwie wydechu następuje krótkie nakładanie faz, czyli moment, gdy zawór ssący i wydechowy są przez chwilę częściowo otwarte.
5. Na końcu wałek wydechowy otwiera zawory wydechowe i wypuszcza gazy z cylindra.

To właśnie tu DOHC pokazuje jedną ze swoich największych zalet: łatwiej dobrać osobne czasy i wznios dla dolotu oraz wydechu, a więc lepiej dopasować silnik do wysokich obrotów, obciążenia albo ekonomii. Gdy porównam to z prostszymi układami, różnice stają się bardziej namacalne niż na papierze.

DOHC a SOHC i starszy układ OHV

Nie każdy silnik musi mieć dwa wałki w głowicy, i właśnie tutaj zaczyna się uczciwe porównanie. DOHC daje więcej swobody konstruktorowi, ale SOHC i OHV bywają prostsze, tańsze w obsłudze i wystarczające w spokojniejszych autach. Gdy patrzę na wybór z perspektywy kierowcy, kluczowe nie jest pytanie „co jest lepsze w teorii”, tylko „do czego ten silnik ma służyć”.

Najkrócej: DOHC wygrywa tam, gdzie liczy się przepływ, obroty i precyzyjne sterowanie zaworami. SOHC bywa złotym środkiem, bo upraszcza konstrukcję, a nadal pozwala na nowoczesny rozrząd. OHV jest z kolei starszą, ale wciąż trwałą koncepcją, w której wałek pracuje w bloku i potrzebuje dodatkowych elementów po drodze do zaworów. Im więcej tych elementów, tym większe znaczenie mają luzy, masa ruchomych części i jakość serwisu. A skoro konstrukcja jest bardziej złożona, warto wiedzieć, co faktycznie się zużywa.

Które części zużywają się najszybciej i jak to rozpoznać

W praktyce nie psuje się „sam DOHC”, tylko konkretne elementy, które pracują pod dużym obciążeniem albo cierpią po zaniedbaniach serwisowych. Najczęściej pierwsze sygnały pojawiają się w układzie napędu rozrządu, w sterowaniu fazami i w samym połączeniu krzywki z zaworem.

• Łańcuch lub pasek rozrządu - rozciągnięty łańcuch, zużyty pasek albo przeskok o ząbek rozwalają synchronizację wałków.
• Napinacz i prowadnice - ich zużycie daje metaliczne grzechotanie po rozruchu lub przy zmianie obrotów.
• Wariator faz - zużyty element zmiennych faz może powodować nierówną pracę na biegu jałowym i błędy synchronizacji.
• Szklanki, dźwigienki, popychacze - przy gorszym smarowaniu mogą hałasować, a w skrajnym przypadku zużywać krzywkę.
• Sprężyny zaworowe - osłabione sprężyny pogarszają domykanie zaworu, co najpierw słychać jako nierówną pracę, a później czuć jako spadek mocy.
• Uszczelniacze i prowadnice zaworów - ich zużycie często objawia się dymieniem po postoju i zwiększonym poborem oleju.

Jeśli silnik ma pasek rozrządu, nie czekałbym na objawy, bo ich zwykle po prostu nie ma. Wymianę robi się według interwału producenta, a przy okazji sensownie jest ocenić rolki, napinacz i pompę wody, bo demontaż i tak odbywa się w podobnym zakresie. W silnikach łańcuchowych ważniejsza staje się regularna wymiana oleju, bo to właśnie smarowanie najczęściej decyduje o żywotności napinacza i wariatora. To z kolei prowadzi do pytania, jak rozpoznać, że w ogłoszeniu faktycznie chodzi o nowoczesny rozrząd DOHC, a nie tylko marketingowy skrót.

Jak czytać oznaczenia 16V, VVT i podobne skróty

Na tabliczce, w katalogu lub w ogłoszeniu łatwo zobaczyć ciąg skrótów, które brzmią podobnie, ale znaczą coś innego. To ważne, bo sam napis „16V” nie mówi jeszcze wszystkiego o konstrukcji głowicy, a „VVT” albo „VTEC” opisują już sterowanie fazami lub wznios zaworów, czyli dodatkową warstwę techniki.

• 16V oznacza liczbę zaworów, zwykle 4 na cylinder w silniku czterocylindrowym.
• DOHC mówi o dwóch wałkach rozrządu w jednej głowicy.
• VVT, VVT-i, VTC, VTEC opisują zmienne fazy rozrządu albo sposób sterowania zaworami.
• Turbo dotyczy doładowania, a nie układu rozrządu, więc może występować zarówno w DOHC, jak i w prostszych silnikach.

W praktyce te skróty często idą w parze, ale nie są zamienne. Możesz mieć wolnossący silnik DOHC bez zmiennych faz i możesz mieć konstrukcję z doładowaniem, w której producent inaczej rozwiązał osprzęt głowicy. Gdy łączę te informacje, dużo łatwiej ocenić, czy dany motor jest nastawiony na prostotę, czy raczej na precyzję i zakres pracy. Na końcu zostaje jeszcze najważniejsze pytanie: co sprawdzić przed zakupem lub serwisem, żeby nie przepłacić za ten układ.

Co sprawdzam przed zakupem auta z takim rozrządem

Jeżeli mam ocenić silnik z DOHC na żywo, zaczynam od rzeczy banalnych, bo właśnie one najczęściej zdradzają zaniedbania. Historia wymian oleju, stan zimnego rozruchu, dźwięk napędu rozrządu i kultura pracy na biegu jałowym mówią więcej niż błyszcząca pokrywa zaworów.

• Sprawdzam, czy serwis olejowy był robiony regularnie, najlepiej bez długich przerw.
• Słucham, czy po odpaleniu nie pojawia się metaliczne grzechotanie z okolicy rozrządu.
• Oceniając jazdę próbną, zwracam uwagę na spadki mocy, szarpanie i nierówne obroty przy różnych zakresach obrotów.
• Patrzę, czy producent przewidział pasek czy łańcuch, bo to zmienia plan obsługi i potencjalny koszt naprawy.
• Jeśli silnik ma zmienne fazy, sprawdzam, czy nie ma błędów związanych z synchronizacją wałków albo objawów słabego ciśnienia oleju.

Jeśli miałbym zostawić jedną praktyczną wskazówkę, byłaby taka: DOHC sam w sobie nie jest problemem, problemem jest zaniedbane smarowanie, rozciągnięty napęd i odkładanie napraw „na później”. Dobrze utrzymany układ z dwoma wałkami potrafi pracować bardzo długo i bardzo równo, a źle obsłużony odwdzięcza się kosztownym remontem szybciej niż prostsze konstrukcje. Dlatego przy zakupie patrzę nie tylko na moc i spalanie, ale przede wszystkim na to, czy poprzedni właściciel rozumiał, że w takim silniku liczy się precyzja, nie przypadek.
