W układzie ładowania najwięcej problemów robi nie sam alternator, ale dwa drobiazgi: źle rozpoznany zacisk i niepewna masa. Gdy po montażu świeci kontrolka, napięcie stoi w miejscu albo akumulator rozładowuje się mimo nowej części, zwykle winne są właśnie połączenia, a nie sam Bosch.

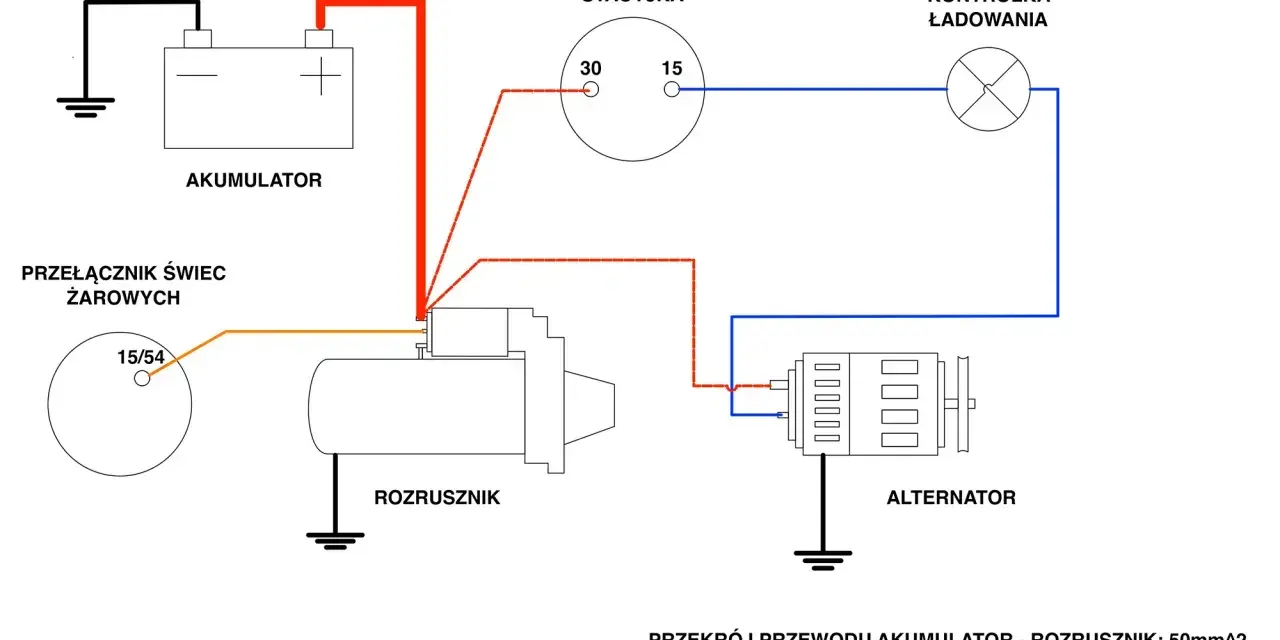

Poniżej rozkładam na czynniki pierwszy schemat podłączenia alternatora Bosch, pokazuję znaczenie zacisków i tłumaczę, jak sprawdzić instalację bez zgadywania. Zostałem przy praktyce, bo w elektryce samochodowej teoria ma sens tylko wtedy, gdy prowadzi do szybkiej diagnozy.
Najważniejsze połączenia, które muszą się zgadzać
- B+ to główne wyjście prądu ładowania i musi iść do akumulatora lub punktu zasilania o bardzo pewnym styku.
- D+ / 61 / L odpowiada za kontrolkę ładowania i wzbudzenie alternatora po włączeniu zapłonu.
- Masa idzie przez obudowę albo osobny zacisk D-, ale w obu przypadkach połączenie musi mieć niski opór.
- W służy najczęściej do obrotomierza i nie występuje w każdym modelu.
- DFM, LIN lub podobny sygnał pojawia się w nowszych alternatorach sterowanych elektronicznie i nie wolno ich traktować jak starych, prostych wersji.
- Po uruchomieniu silnika w sprawnym układzie 12 V zwykle widzę 13,8-14,7 V na klemach akumulatora, choć w autach ze smart chargingiem wynik może być bardziej zmienny.
Jak czytać oznaczenia na alternatorze Bosch
Ja zawsze zaczynam od tabliczki i oznaczeń na obudowie, bo to one mówią więcej niż kolor przewodu. W alternatorach Bosch spotyka się kilka powtarzalnych zacisków, ale nie każdy model ma je wszystkie. Jeśli pomylisz wersję z regulatorem wewnętrznym z wersją sterowaną z zewnątrz, ładowanie po prostu nie ruszy albo ruszy tylko częściowo.
| Zacisk | Funkcja | Co oznacza w praktyce |
|---|---|---|
| B+ | Główne wyjście prądu ładowania | To tutaj trafia energia z alternatora do instalacji. Przewód musi być solidny, czysty i dobrze dokręcony. |
| D+ / 61 / L | Kontrolka ładowania i wzbudzenie | Po zapłonie dostaje napięcie przez żarówkę lub odpowiedni obwód. Bez tego wiele alternatorów nie zacznie ładować od razu. |
| D- / 31 / B- | Masa | W starszych układach bywa osobnym pinem, ale często masa idzie przez obudowę alternatora i jego mocowanie. |
| DF | Sterowanie prądem wzbudzenia | Spotykane częściej w starszych układach z regulatorem zewnętrznym. To nie jest zwykłe zasilanie, tylko tor sterujący. |
| W | Sygnał do obrotomierza | Nie bierze udziału w ładowaniu. Jeśli auto nie potrzebuje tego sygnału, zacisk może pozostać niewykorzystany. |
| DFM / LIN | Sygnał obciążenia lub komunikacja | W nowszych rozwiązaniach alternator współpracuje z ECU. Tu nie da się działać metodą prób i błędów. |
Najkrócej mówiąc: B+ ładuje, D+ wzbudza, a masa zamyka obwód. Gdy już to uporządkujesz, można przejść do samego montażu i podłączenia bez zgadywania, który przewód jest który.
Jak podłączyć alternator krok po kroku bez ryzyka pomyłki
Tu nie ma sensu iść na skróty. Ja robię to zawsze w tej samej kolejności, bo jeden błąd na początku potrafi zmylić całą diagnozę później.
- Odłączam minus akumulatora i upewniam się, że przewód nie ma kontaktu z klemą.
- Sprawdzam numer części alternatora oraz oznaczenia na wtyczce. To ważniejsze niż sam wygląd obudowy.
- Montuję alternator mechanicznie i kontroluję naciąg paska. Zbyt luźny pasek da objawy bardzo podobne do awarii elektrycznej.
- Podłączam B+ grubym przewodem do punktu zasilania. W wielu autach jest to śruba na rozruszniku, a dopiero stamtąd przewód idzie do akumulatora.
- Podłączam D+ do obwodu kontrolki ładowania i zasilania po stacyjce. To właśnie ten tor daje prąd wzbudzenia na starcie.
- Jeśli występuje osobny zacisk masowy, doprowadzam do niego pewny minus. Jeśli masa idzie przez korpus, sprawdzam czystość powierzchni styku i mocowanie.
- Zacisk W podłączam tylko wtedy, gdy samochód rzeczywiście korzysta z tego sygnału do obrotomierza lub sterownika.
- W alternatorach z DFM, LIN albo inną komunikacją nie improwizuję - trzymam się schematu dla konkretnego numeru części.
- Na końcu sprawdzam, czy kontrolka ładowania świeci po zapłonie i gaśnie po uruchomieniu silnika.
W praktyce często trafiam na auta, w których ktoś zastąpił zwykłą żarówkę kontrolki LED-em. To drobiazg, ale potrafi zepsuć wzbudzenie alternatora, bo prąd na D+ jest wtedy zbyt mały. Jeśli instalacja została przerobiona, nie zakładam z góry, że winny jest sam alternator.
Gdy ten etap mam za sobą, zaczynają się różnice między klasycznymi a nowszymi Boschami, a właśnie tam najłatwiej o nieporozumienie.
Dlaczego nie każdy Bosch podłącza się tak samo
Największy błąd, jaki widzę w garażach, to traktowanie wszystkich alternatorów Bosch jak jednej rodziny o identycznym pinoucie. Z zewnątrz są podobne, ale wewnątrz mogą działać zupełnie inaczej. Jeden model potrzebuje tylko B+, D+ i masy, inny oczekuje sygnału z ECU, a jeszcze inny ma regulator zewnętrzny i osobny tor DF.
| Wersja | Typowe połączenia | Co trzeba wiedzieć |
|---|---|---|
| Klasyczny alternator z regulatorem wewnętrznym | B+, D+, masa, czasem W | Najczęściej działa z prostą kontrolką ładowania i nie wymaga dodatkowej komunikacji. |
| Starszy układ z regulatorem zewnętrznym | DF, D-, D+ prowadzone przez regulator | Nie wolno go podpinać tak, jakby regulator był już w obudowie alternatora. |
| Nowocześniejsza wersja sterowana przez ECU | DFM, LIN lub podobny sygnał sterujący | Bez zgodności z instalacją samochodu ładowanie może być zablokowane albo sterowane w bardzo ograniczony sposób. |
Wniosek jest prosty: kolory przewodów są pomocne, ale nie są dowodem. Ja zawsze ufam oznaczeniom zacisków i dokumentacji konkretnego numeru części, a nie temu, że „w innym aucie było podobnie”. To właśnie ten moment najczęściej oddziela szybki montaż od późniejszego szukania usterki.
Najczęstsze błędy przy podłączaniu i ich objawy
Przy alternatorach problemy często wyglądają dramatycznie, ale źródło jest banalne. Najlepiej widać to po objawach, bo one od razu pokazują, w którą stronę iść z pomiarem.
| Błąd | Objaw | Skutek |
|---|---|---|
| Poluzowany lub źle zaciśnięty B+ | Spadki napięcia, grzanie końcówki, czasem migająca kontrolka | Ładowanie jest niestabilne, a przewód może się przegrzewać. |
| Słaba masa silnika lub alternatora | Napięcie skacze, elektryka zachowuje się losowo | Alternator pracuje, ale instalacja nie dostaje pełnego ładowania. |
| Brak wzbudzenia na D+ | Kontrolka świeci stale albo nie świeci wcale, a napięcie pozostaje bliskie 12 V | Alternator nie przechodzi w normalny tryb ładowania. |
| LED zamiast klasycznej kontrolki bez dodatkowego obwodu | Auto po odpaleniu nadal nie ładuje albo robi to dopiero przy wysokich obrotach | Prąd wzbudzenia jest zbyt mały. |
| Włożony alternator z innym pinoutem | Wtyczka pasuje mechanicznie, ale układ nie działa poprawnie | Najczęściej kończy się brakiem ładowania albo błędami sterownika. |
| Przetarty przewód B+ do masy | Bezpiecznik główny przepala się od razu po podłączeniu | Układ może przestać ładować całkowicie, a w skrajnych przypadkach dochodzi do uszkodzeń dodatkowych. |
Jeżeli po montażu widzisz tylko około 12,2-12,6 V na akumulatorze przy pracującym silniku, to nie szukam od razu winy w regulatorze. Najpierw sprawdzam B+, masę i tor D+, bo właśnie tam leży większość problemów. Dopiero później przechodzę do testów samych podzespołów.
Jak sprawdzić, czy ładowanie działa tak jak powinno
Tu przydaje się zwykły multimetr, nic więcej. Ja wolę prosty pomiar niż zgadywanie po zachowaniu kontrolki, bo kontrolka bywa myląca, zwłaszcza po przeróbkach instalacji.
- Przy zgaszonym silniku napięcie na akumulatorze powinno zwykle mieścić się w okolicy 12,4-12,8 V, zależnie od stanu naładowania.
- Po włączeniu zapłonu kontrolka ładowania powinna się zapalić, a na D+ pojawia się napięcie potrzebne do wzbudzenia.
- Po uruchomieniu silnika na klemach akumulatora najczęściej szukam 13,8-14,7 V.
- Przy włączonych światłach, nawiewie i ogrzewaniu szyby napięcie nie powinno gwałtownie spadać do poziomu akumulatora, jeśli układ jest sprawny.
- Spadek napięcia na przewodzie B+ lub masie rzędu 0,2-0,3 V pod obciążeniem już daje sygnał, że coś jest nie tak ze złączem albo przewodem.
W autach z inteligentnym ładowaniem wynik nie zawsze jest stały. Sterownik może obniżać napięcie, podnosić je przy hamowaniu silnikiem albo sterować alternatorem zależnie od obciążenia. Dlatego ja zawsze patrzę nie tylko na sam odczyt, ale też na to, czy ładowanie reaguje logicznie na warunki pracy.
Co sprawdzam jeszcze przed zamknięciem maski
To jest ten etap, który oszczędza najwięcej czasu. Jeśli coś ma wrócić do poprawki, lepiej znaleźć to od razu niż po tygodniu, gdy klient wraca z rozładowanym akumulatorem.
- Numer alternatora zgadza się z wersją auta i typem instalacji.
- Bezpiecznik główny lub bezpiecznik topikowy na linii ładowania jest cały.
- Pasek osprzętu jest właściwie napięty i nie ślizga się pod obciążeniem.
- Punkty masowe są czyste, bez korozji i dobrze dokręcone.
- Wtyczka siedzi pewnie, a przewody nie są naciągnięte ani przetarte o obudowę.
Jeżeli te punkty są dopięte, cały układ zwykle działa przewidywalnie: B+ oddaje prąd do instalacji, D+ uruchamia wzbudzenie, a masa domyka obwód bez strat. Właśnie tak czytam i sprawdzam połączenia alternatora Bosch w praktyce - bez zgadywania, za to z naciskiem na konkretne oznaczenia i realne pomiary.
