Silnik 4 suwowy to układ, w którym ruch tłoka, zaworów i wału korbowego musi być idealnie zsynchronizowany, żeby energia z paliwa zamieniała się w płynną pracę napędu. W tym tekście rozkładam ten proces na proste części: pokazuję cztery suwy, najważniejsze elementy konstrukcji i to, które usterki najczęściej psują pracę całego zespołu. Dorzucam też praktyczne wskazówki, dzięki którym łatwiej zrozumieć, co naprawdę sprawdza się przy diagnozie i serwisie.
Najważniejsze elementy czterosuwu w kilku punktach
- Cykl składa się z czterech faz: ssania, sprężania, pracy i wydechu.
- Pełny cykl wymaga dwóch obrotów wału korbowego, czyli 720 stopni.
- Wałek rozrządu obraca się dwa razy wolniej niż wał korbowy i steruje zaworami.
- Tłok, pierścienie, korbowód i wał korbowy zamieniają ruch liniowy na obrotowy.
- W wersji benzynowej zapłon daje świeca, a w dieslu zapłon następuje od sprężonego powietrza i wtrysku.
- Największe znaczenie dla trwałości mają szczelność cylindrów, rozrząd, smarowanie i chłodzenie.

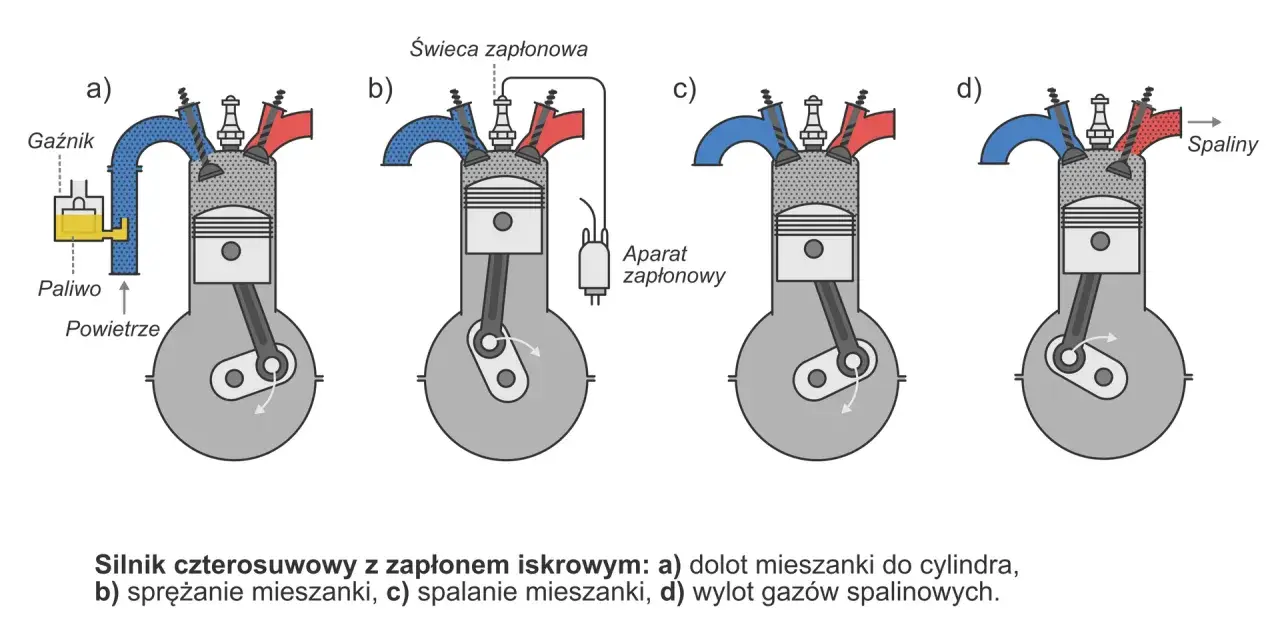

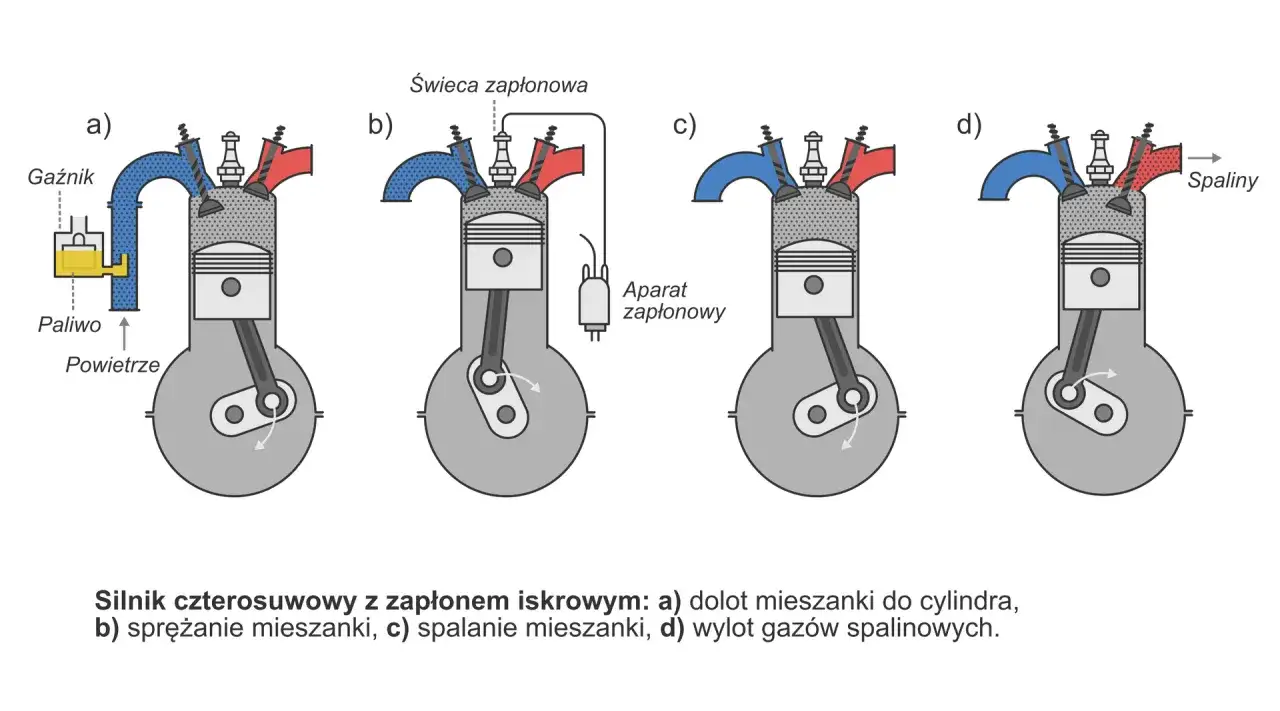

Jak przebiega cykl czterech suwów
Najprościej patrzeć na ten układ jak na powtarzalny, czterostopniowy proces. Każdy suw ma inne zadanie, ale dopiero razem tworzą pełną pracę cylindra. Właśnie dlatego jeden błąd w sterowaniu zaworami albo spadek kompresji potrafi od razu odbić się na mocy i kulturze pracy.
- Ssanie - tłok schodzi w dół, otwiera się zawór dolotowy i do cylindra trafia mieszanka paliwowo-powietrzna albo samo powietrze, zależnie od typu silnika.
- Sprężanie - tłok idzie do góry, oba zawory są zamknięte, a ładunek w cylindrze zostaje mocno sprężony.
- Praca - mieszanka zapala się od iskry lub samoczynnie po wtrysku do gorącego, sprężonego powietrza; ciśnienie spalin pcha tłok w dół.
- Wydech - tłok wraca do góry, otwiera się zawór wylotowy i spaliny opuszczają cylinder.
Jeden pełny cykl wymaga dwóch obrotów wału korbowego, a więc 720 stopni obrotu. To ważna różnica względem dwusuwu, bo w czterosuwie suwy użyteczne pojawiają się rzadziej, ale za to proces wymiany gazów jest lepiej kontrolowany. Skoro sam przebieg już się zgadza, można spokojnie przejść do części, które muszą to wszystko wykonać bezbłędnie.
Z jakich części składa się ten układ
W praktyce nie ma jednego „magicznego” elementu. O powodzeniu decyduje współpraca kilku części, które mają bardzo konkretne zadania. Ja przy ocenie takiej jednostki zawsze zaczynam od tych elementów, które najmocniej wpływają na szczelność, timing i smarowanie.
| Element | Rola | Co się dzieje, gdy jest zużyty |
|---|---|---|
| Blok cylindrów | Stanowi bazę dla cylindrów, kanałów olejowych i elementów nośnych całej konstrukcji. | Pęknięcia lub odkształcenia potrafią zakończyć się utratą szczelności i kosztowną naprawą. |
| Głowica | Zamyka cylindry od góry i mieści zawory, kanały dolotowe oraz wylotowe, a często także wałek rozrządu. | Przegrzewanie lub nieszczelność powodują spadek kompresji i problemy z pracą na biegu jałowym. |
| Tłok | Porusza się w cylindrze i przekazuje energię spalania dalej przez korbowód. | Zużycie prowadzi do spadku mocy, większego zużycia oleju i gorszej kompresji. |
| Pierścienie tłokowe | Uszczelniają komorę spalania i zbierają nadmiar oleju ze ścian cylindra. | Gdy tracą szczelność, rośnie dymienie, pobór oleju i przedmuchy do skrzyni korbowej. |
| Korbowód | Łączy tłok z wałem korbowym i przenosi siły powstające przy spalaniu. | Uszkodzenie zwykle oznacza bardzo poważną awarię mechaniczną. |
| Wał korbowy | Zamienia ruch posuwisto-zwrotny tłoka na ruch obrotowy użyteczny dla napędu. | Luzy lub uszkodzone panewki objawiają się stukami i spadkiem ciśnienia oleju. |
| Wałek rozrządu | Otwiera i zamyka zawory w odpowiednim momencie. | Nieprawidłowy timing rozwala cały cykl pracy, nawet jeśli reszta części jest sprawna. |
| Zawory dolotowe i wylotowe | Kontrolują dopływ świeżego ładunku i odpływ spalin. | Nieszczelne zawory obniżają kompresję i powodują nierówną pracę. |
| Rozrząd | Łączy wał korbowy z wałkiem rozrządu przy pomocy paska, łańcucha albo kół zębatych. | Zużycie napinacza, paska lub łańcucha grozi przeskokiem faz i poważną awarią. |
| Świeca zapłonowa albo wtryskiwacz | Zapłon w benzynie inicjuje świeca, a w dieslu paliwo podaje wtryskiwacz do sprężonego powietrza. | Problemy z zapłonem lub wtryskiem od razu widać po nierównej pracy i trudnym rozruchu. |
| Układ smarowania i chłodzenia | Chroni elementy ruchome przed tarciem i utrzymuje bezpieczną temperaturę pracy. | Brak oleju lub przegrzewanie szybko niszczy całą jednostkę. |
W niektórych konstrukcjach wałek rozrządu siedzi w głowicy, w innych w bloku i pracuje przez popychacze. Sama idea pozostaje jednak ta sama: zawory muszą otwierać się dokładnie wtedy, gdy cylinder jest gotowy na wymianę gazów. To prowadzi wprost do najważniejszego pytania o timing, czyli o rozrząd.
Dlaczego rozrząd i zawory są tak ważne
W czterosuwie nie wystarczy, że części po prostu się poruszają. Muszą jeszcze robić to we właściwej kolejności. Wał korbowy i wałek rozrządu są połączone tak, by zawory reagowały na położenie tłoka z dokładnością do ułamków sekundy. W praktyce oznacza to, że wałek rozrządu obraca się dwa razy wolniej niż wał korbowy.
Jeżeli timing się rozjedzie, cylinder przestaje prawidłowo oddychać. Zbyt wczesne otwarcie zaworu wydechowego zabiera część energii, a zbyt późne zamknięcie dolotu psuje napełnianie cylindra. W wielu silnikach zerwanie paska albo przeskok łańcucha może skończyć się kontaktem tłoków z zaworami, ale nie w każdym projekcie wygląda to tak samo, więc tu zawsze trzymam się jednej zasady: nie zakładać bezpieczeństwa bez sprawdzenia konstrukcji danego motoru.
Nowoczesne jednostki często korzystają też ze zmiennych faz rozrządu. To rozwiązanie pozwala lekko przesuwać moment otwierania zaworów zależnie od obrotów i obciążenia. Efekt jest praktyczny: silnik może lepiej oddychać na niskich obrotach, a jednocześnie nie tracić tak szybko ochoty do wkręcania się wyżej. Z tego punktu łatwo już przejść do różnic między benzyną i dieslem, bo sam cykl bywa podobny, ale sposób zapłonu już nie.
Benzynowy i wysokoprężny czterosuw nie pracują identycznie
Oba typy korzystają z czterech suwów, ale różnią się sposobem inicjowania spalania i kilkoma detalami konstrukcyjnymi. Dla kierowcy to nie jest drobiazg, bo przekłada się na charakter pracy, zużycie paliwa, trwałość osprzętu i sposób diagnostyki.
| Cecha | Silnik benzynowy | Silnik wysokoprężny |
|---|---|---|
| Zapłon | Iskra ze świecy zapłonowej. | Samozapłon od wysokiego sprężania i temperatury powietrza. |
| Podawanie paliwa | Mieszanka paliwowo-powietrzna lub wtrysk bezpośredni. | Wtrysk paliwa do sprężonego powietrza w końcowej fazie sprężania. |
| Charakter pracy | Zwykle bardziej miękki i chętniej wkręca się na obroty. | Często ma wyższy moment obrotowy przy niższych obrotach. |
| Wrażliwe elementy | Świece, cewki, układ zapłonowy, przepustnica i wtryski. | Wtryskiwacze, układ wysokiego ciśnienia, turbina i filtr cząstek stałych. |
| Typowe objawy problemów | Wypadanie zapłonów, szarpanie, trudny rozruch, nierówne obroty. | Głośniejsza praca, kopcenie, dłuższy rozruch, spadek elastyczności. |
W obu przypadkach rdzeń sprawy jest ten sam: trzeba zapewnić odpowiednią kompresję, dobrą dawkę paliwa, sprawny rozrząd i szczelne zamknięcie cylindra. Z tym jednak wiąże się jeszcze jeden praktyczny temat, którego nie wolno pomijać, czyli zużycie i typowe awarie.
Co najczęściej zużywa się w praktyce
Najwięcej problemów nie robi sam „pomysł” na cztery suwy, tylko zużycie elementów, które pracują pod dużym obciążeniem przez tysiące godzin. W codziennej eksploatacji zwykle widzę kilka powtarzalnych scenariuszy:
- Zużyte pierścienie tłokowe - silnik zaczyna brać olej, spada kompresja i pojawia się niebieskawy dym z wydechu.
- Wypalone zawory lub gniazda zaworowe - jednostka gorzej odpala, traci równą pracę i nie trzyma ciśnienia w cylindrze.
- Rozciągnięty łańcuch lub zużyty pasek rozrządu - pojawiają się odgłosy grzechotania, błędy faz rozrządu i spadek osiągów.
- Nieszczelna uszczelka pod głowicą - silnik może się przegrzewać, mieszać olej z płynem albo wyrzucać płyn chłodniczy do układu wydechowego.
- Zużyte świece albo wtryskiwacze - rozruch robi się cięższy, a praca pod obciążeniem mniej przewidywalna.
- Problemy ze smarowaniem - spadek ciśnienia oleju bardzo szybko odbija się na panewkach, wałku i wałach.
Najważniejsze jest to, że objawy zwykle nie występują pojedynczo. Jeżeli silnik dymi, szarpie i głośniej pracuje na zimno, to często mamy do czynienia z kilkoma drobnymi problemami naraz, a nie z jedną „wielką” awarią. Z takiego podejścia płynnie wynika ostatnia rzecz, czyli szybka ocena stanu jednostki bez jej rozbierania.
Na co patrzę, gdy oceniam stan takiej jednostki
Przy oględzinach nie zaczynam od zgadywania. Zaczynam od objawów, które da się sprawdzić szybko i bez specjalistycznego laboratorium. To właśnie one najczęściej zdradzają, czy silnik pracuje zdrowo, czy tylko jeszcze nie zdążył się mocno odezwać.
- Rozruch na zimno - jeśli silnik długo kręci, nierówno łapie albo przez chwilę pracuje jakby „na trzy cylindry”, coś jest nie tak z zapłonem, kompresją albo zasilaniem.
- Równość biegu jałowego - stabilne obroty mówią sporo o szczelności dolotu, stanie zaworów i jakości spalania.
- Dym z wydechu - niebieski sugeruje spalanie oleju, czarny zwykle wskazuje na zbyt bogatą dawkę lub problem z wtryskiem, a biały może oznaczać kłopot z układem chłodzenia.
- Odgłosy z przodu silnika - metaliczne grzechotanie, szczególnie po odpaleniu, często kieruje uwagę na rozrząd lub napinacz.
- Stan oleju i płynu chłodniczego - mleczny olej, ubywający płyn lub zapach spalin w zbiorniczku wyrównawczym to sygnały, których nie warto lekceważyć.
- Pomiar kompresji - to jeden z najbardziej użytecznych testów, bo pozwala ocenić szczelność cylindrów bez demontażu głowicy.
Jeśli miałbym wskazać jedną rzecz, która naprawdę robi różnicę w trwałości, byłaby to regularna kontrola smarowania i rozrządu. Gdy te dwa obszary są w porządku, czterosuw odwdzięcza się przewidywalną pracą, niższym ryzykiem kosztownych awarii i znacznie lepszą kulturą działania w codziennej jeździe.
