BMS to układ, który decyduje o tym, czy bateria pracuje bezpiecznie, równo i możliwie długo. W samochodach elektrycznych, hybrydach i coraz częściej w motocyklach elektrycznych odpowiada za nadzór nad ogniwami, kontrolę ładowania, balansowanie oraz reakcję na sytuacje awaryjne. Poniżej rozkładam temat na części pierwsze: co mierzy BMS, jak działa, czym różni się od ładowarki i jak rozpoznać, że zaczyna szwankować.
Najważniejsze informacje o BMS w kilku zdaniach
- BMS monitoruje napięcie, temperaturę i prąd ogniw, a w razie potrzeby ogranicza pracę baterii lub ją odcina.
- Bez BMS pakiet litowy szybciej traci pojemność i jest bardziej narażony na uszkodzenie lub przegrzanie.
- Największe znaczenie ma w pakietach wieloogniwowych, czyli w autach elektrycznych, hybrydach, 48 V i pojazdach trakcyjnych.
- Balansowanie ogniw wyrównuje różnice między celami, bo to najsłabsze ogniwo ogranicza cały zestaw.
- Typowe objawy problemów to spadek zasięgu, nierówne ładowanie, komunikaty o ograniczeniu mocy i zbyt szybkie odcięcie pracy.
Czym jest BMS i dlaczego bez niego bateria nie działałaby pewnie
Najprościej ujmując, BMS, czyli Battery Management System, to elektroniczny nadzór nad pakietem akumulatorów. Nie chodzi tu o pojedyncze ogniwo, tylko o cały zestaw cel połączonych szeregowo i równolegle, który w praktyce nigdy nie zachowuje się idealnie równo. Jedna cela ładuje się szybciej, inna nagrzewa mocniej, jeszcze inna starzeje się wolniej lub szybciej. I właśnie tutaj BMS robi robotę, której nie da się zastąpić samą ładowarką.
Z mojego punktu widzenia BMS jest przede wszystkim warstwą bezpieczeństwa. Pilnuje, żeby napięcie nie poszło za wysoko, rozładowanie nie zeszło za nisko, prąd nie przekroczył granic, a temperatura nie wymknęła się spod kontroli. W pakiecie litowo-jonowym to szczególnie ważne, bo najsłabsze ogniwo wyznacza granicę dla całego zestawu. Jeśli jedno ogniwo ma gorszą kondycję, cały pakiet zaczyna pracować tak, jakby reszta też była słabsza.
W samochodzie elektrycznym BMS nie jest dodatkiem. To część systemu, która wpływa na zasięg, trwałość baterii i komfort jazdy. Gdy działa dobrze, kierowca zwykle nawet o nim nie myśli. Gdy działa źle albo jest źle skalibrowany, pojawiają się ograniczenia mocy, skrócony zasięg i komunikaty błędów. Żeby zobaczyć to w praktyce, trzeba przyjrzeć się temu, jakie sygnały BMS zbiera i co z nimi robi.
Jak BMS mierzy ogniwa i reaguje na zagrożenia
W praktyce BMS działa jak połączenie czujnika, kalkulatora i strażnika. Nie tylko zbiera dane, ale też na ich podstawie podejmuje decyzje. W nowoczesnych układach samochodowych takie informacje trafiają zwykle do sterownika przez magistralę komunikacyjną, a sam system może sterować przekaźnikami, stycznikami, tranzystorami mocy i układami balansującymi.
| Co BMS mierzy | Po co to robi | Co może z tym zrobić |
|---|---|---|
| Napięcie pojedynczych ogniw | Żeby wykryć przeładowanie, niedoładowanie i różnice między celami | Ograniczyć ładowanie, odciąć pakiet, uruchomić balansowanie |
| Prąd ładowania i rozładowania | Żeby kontrolować bezpieczeństwo i oszacować zużycie energii | Zmniejszyć moc, wyłączyć ładowanie, zareagować na zwarcie |
| Temperaturę ogniw i pakietu | Żeby wychwycić ryzyko przegrzania lub zbyt niskiej temperatury pracy | Ograniczyć moc, uruchomić chłodzenie, zablokować ładowanie |
| Stan naładowania i kondycję baterii | Żeby oszacować zasięg, dostępny zapas energii i stopień zużycia | Pokazać kierowcy realny poziom baterii i dopasować strategię pracy |
| Różnice między ogniwami | Żeby wykryć nierównomierną pracę pakietu | Wyrównywać cele i chronić najsłabszą z nich przed przeciążeniem |
To właśnie z tych danych powstaje decyzja o tym, czy bateria ma dalej oddawać energię, czy już czas ją ograniczyć. W samochodach dochodzą do tego jeszcze funkcje typowe dla motoryzacji: kontrola styczników, interlocka wysokiego napięcia, komunikacja z układem napędowym i nadzór nad izolacją. W praktyce oznacza to, że BMS nie tylko „widzi” baterię, ale też może ją realnie odłączyć od reszty pojazdu, jeśli coś zaczyna iść w złą stronę.
Ten mechanizm jest ważny, bo łatwo pomylić BMS z prostym zabezpieczeniem. A to prowadzi do kolejnego, bardzo częstego nieporozumienia.
BMS to nie to samo co ładowarka ani bezpiecznik
W rozmowach o bateriach bardzo często wrzuca się do jednego worka kilka różnych rzeczy. Tymczasem ładowarka, bezpiecznik, sterownik napędu i BMS robią zupełnie inne zadania. Jeśli to rozdzielisz, łatwiej zrozumiesz, skąd biorą się awarie i dlaczego czasem wymiana jednego elementu nic nie daje.
| Element | Za co odpowiada | Czego nie robi |
|---|---|---|
| Ładowarka | Dostarcza energię do baterii według ustalonego profilu ładowania | Nie pilnuje wszystkich ogniw i nie wyrównuje ich stanu |
| Bezpiecznik lub stycznik | Chroni obwód przed nadmiernym prądem lub awarią | Nie analizuje kondycji baterii i nie diagnozuje cel |
| Sterownik napędu | Zarządza pracą silnika i oddawaniem mocy | Nie zna szczegółów chemii i stanu każdego ogniwa |
| BMS | Nadzoruje, balansuje i chroni pakiet baterii | Nie zastępuje ładowarki ani nie naprawia uszkodzonej celi |
Najczęstszy błąd użytkowników? Zakładanie, że skoro bateria nie ładuje się do końca albo odcina się za wcześnie, winny jest od razu BMS. Tymczasem bardzo często problem leży w jednej słabszej celi, w złej temperaturze albo w rozjechanym balansie pakietu. Dlatego przy diagnostyce liczy się nie tylko sam moduł BMS, ale też stan ogniw, okablowanie i sposób eksploatacji.
To ważne rozróżnienie, bo inaczej patrzy się na BMS w hulajnodze czy motocyklu, a inaczej w dużym aucie elektrycznym. I właśnie skala zastosowania robi tu sporą różnicę.

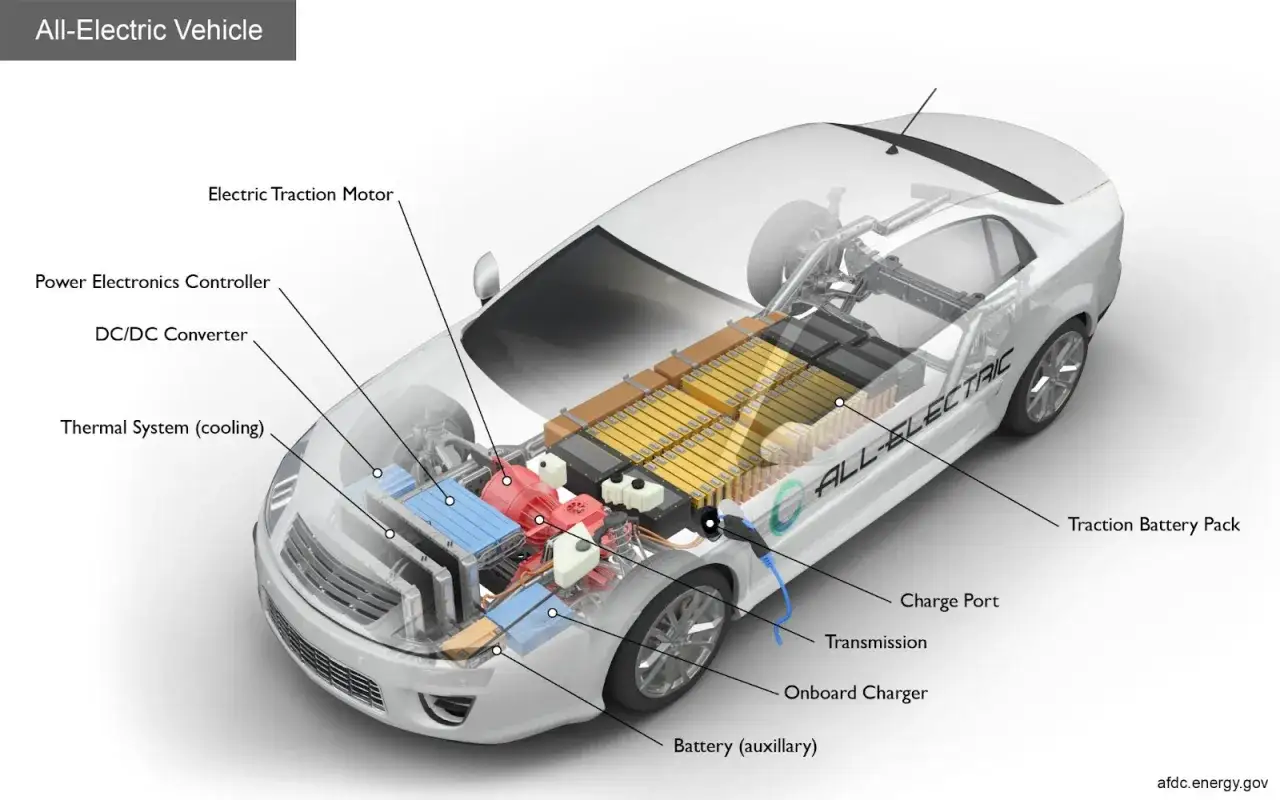

Gdzie spotkasz BMS w motoryzacji
W branży motoryzacyjnej BMS kojarzy się przede wszystkim z autami elektrycznymi, ale to za wąskie spojrzenie. System zarządzania baterią pracuje też w hybrydach, łagodnych układach 48 V, motocyklach elektrycznych, skuterach, rowerach elektrycznych i pojazdach użytkowych. Im bardziej złożony pakiet, tym większa rola elektronicznego nadzoru.
| Zastosowanie | Po co jest BMS | Co jest tu najważniejsze |
|---|---|---|
| Samochód elektryczny | Chroni duży pakiet trakcyjny, zarządza zasięgiem i bezpieczeństwem | Precyzja pomiaru, chłodzenie, balansowanie i bezpieczeństwo funkcjonalne |
| Hybryda i 48 V mild hybrid | Obsługuje mniejszy, ale intensywnie pracujący magazyn energii | Odporność na częste cykle ładowania i rozładowania |
| Motocykl lub skuter elektryczny | Kontroluje kompaktowy pakiet narażony na wibracje i zmienne obciążenie | Odporność mechaniczna i stabilna praca termiczna |
| Rower elektryczny | Dba o prostszy, ale nadal wrażliwy zestaw ogniw | Bezpieczne ładowanie, ochrona przed przegrzaniem i nadmiernym rozładowaniem |
W autach osobowych i dostawczych BMS musi dodatkowo współpracować z całym ekosystemem elektroniki pokładowej. To oznacza komunikację z resztą pojazdu, diagnostykę błędów, monitorowanie izolacji i szybkie reagowanie, gdy system wykryje ryzyko termiczne. W jednośladach priorytety są nieco inne: liczy się kompaktowość, odporność na wstrząsy i prostota serwisowa, bo przestrzeń jest ograniczona bardziej niż w samochodzie.
Skoro różne systemy pracują w różnym tempie i w różnych warunkach, warto zrozumieć balansowanie ogniw, bo to właśnie ono często robi największą różnicę w zasięgu i żywotności baterii.
Balansowanie ogniw pasywne i aktywne
Balansowanie to jeden z tych tematów, które brzmią technicznie, ale w praktyce są bardzo konkretne: chodzi o to, żeby wszystkie ogniwa w pakiecie miały możliwie zbliżony stan naładowania. Jeśli jedno ogniwo osiągnie limit szybciej niż reszta, cały pakiet musi się podporządkować temu najsłabszemu punktowi. I właśnie dlatego balansowanie ma realny wpływ na użyteczną pojemność baterii.
| Typ balansowania | Jak działa | Plusy | Minusy | Kiedy ma sens |
|---|---|---|---|---|
| Pasywne | Nadmiar energii z mocniejszych ogniw jest rozpraszany w postaci ciepła | Tańsze, prostsze, sprawdzone | Traci się energię, niższa sprawność | W systemach, gdzie liczy się koszt i prostota |
| Aktywne | Energia jest przenoszona z mocniejszych ogniw do słabszych | Lepsza sprawność, lepsze wykorzystanie pakietu | Droższe i bardziej złożone | W większych bateriach i tam, gdzie każdy procent zasięgu ma znaczenie |
W praktyce pasywne balansowanie jest bardzo popularne, bo wystarcza w wielu układach i jest przewidywalne. Aktywne daje większy potencjał, ale wymaga lepszej elektroniki i staranniejszego projektu całego systemu. Ja patrzę na to tak: pasywne balansowanie porządkuje pakiet, a aktywne wyciska z niego więcej użytecznej energii. Oba rozwiązania są sensowne, tylko każde w innym budżecie i skali.
Jeżeli jednak coś zaczyna iść nie tak, kierowca nie zawsze zobaczy od razu samą przyczynę. Za to objawy bywają całkiem charakterystyczne.
Jak rozpoznać problem z BMS albo z pakietem
Problemy z BMS rzadko pojawiają się z dnia na dzień. Częściej najpierw widać drobne sygnały ostrzegawcze, które łatwo zignorować. A potem system zaczyna działać zachowawczo: ogranicza moc, skraca zasięg albo odcina ładowanie wcześniej, niż powinien.
- Ładowanie kończy się zbyt wcześnie albo procent naładowania rośnie nierówno.
- Zasięg spada szybciej niż zwykle, mimo że styl jazdy się nie zmienił.
- Pojawiają się komunikaty o ograniczeniu mocy lub przejściu w tryb awaryjny.
- Jedna sekcja baterii nagrzewa się bardziej niż pozostałe.
- Pakiet długo stoi, a potem nie chce się poprawnie obudzić albo wymaga serwisowego resetu.
- Różnice między ogniwami rosną, co w diagnostyce widać jako rozjazd napięć lub stanów naładowania.
Warto przy tym pamiętać o jednej rzeczy: problem nie musi oznaczać uszkodzonego BMS-a. Czasem winna jest pojedyncza cela, czasem czujnik temperatury, czasem złącze, a czasem zwykłe zaniedbanie eksploatacyjne. W pakietach trakcyjnych nie radzę szukać przyczyny „na oko”, bo wysokie napięcie i nieprawidłowa ingerencja to kiepskie połączenie. Bez diagnostyki łatwo pomylić skutek z przyczyną.
Na koniec zostaje najważniejsze pytanie praktyczne: co robić, żeby BMS miał ułatwione zadanie, a bateria żyła dłużej.
Jak przedłużyć życie baterii bez walki z BMS
Najlepsza eksploatacja baterii to taka, która nie zmusza BMS-u do ciągłej interwencji. W codziennym użytkowaniu liczą się przede wszystkim temperatura, głębokość rozładowania i jakość ładowania. Jeśli bateria przez większość czasu pracuje w rozsądnym zakresie i nie jest bez sensu katowana pełnym cyklem dzień w dzień, system zarządzania ma łatwiejsze zadanie, a pakiet dłużej trzyma formę.
- Nie zostawiaj baterii przez długi czas na skrajnym poziomie naładowania, zwłaszcza przy wysokiej temperaturze.
- Unikaj częstego rozładowywania do absolutnego zera, bo to zawsze obciąża pakiet bardziej niż spokojna eksploatacja.
- Ładuj wyłącznie sprawdzonym, zgodnym sprzętem, bo nieprawidłowy profil ładowania potrafi rozjechać pracę ogniw.
- Zwracaj uwagę na chłodzenie i warunki termiczne, szczególnie latem oraz przy dynamicznej jeździe.
- W bateriach LFP częstsze ładowanie do 100 procent bywa mniej problematyczne niż w wielu innych chemiach, ale nadal nie zwalnia z dbałości o temperaturę i balans.
- Jeśli pojawią się ostrzeżenia, nie odkładaj diagnostyki na później, bo BMS zwykle sygnalizuje realny problem, a nie kaprys elektroniki.
Jeżeli miałbym zamknąć temat jednym zdaniem, powiedziałbym tak: BMS nie jest tylko dodatkiem do baterii, ale jej systemem nerwowym. Właśnie on pilnuje bezpieczeństwa, zasięgu i żywotności pakietu, a w nowoczesnych autach i motocyklach elektrycznych bez niego nie da się mówić o stabilnej i przewidywalnej pracy całego układu.
