Układ common rail zmienił diesla bardziej niż większość kierowców zakłada. Dla mnie najważniejsze jest to, że oddziela on wytwarzanie ciśnienia od samego momentu wtrysku, dzięki czemu silnik pracuje ciszej, elastyczniej i precyzyjniej. W tym tekście rozkładam go na części: pokazuję, z czego się składa, jak działają poszczególne elementy, po czym poznać ich zużycie i jak podejść do wymiany bez zbędnych kosztów.
Najważniejsze elementy i zasady tego układu
- Rdzeń systemu tworzą: pompa wysokiego ciśnienia, listwa, wtryskiwacze, czujniki i sterownik.
- Największym wrogiem jest brudne paliwo, woda oraz zbyt rzadko wymieniany filtr.
- Objawy awarii są zwykle czytelne: trudny rozruch, nierówna praca, dymienie, spadek mocy i błędy ciśnienia.
- Solenoidowe i piezoelektryczne wtryskiwacze nie są zamienne.
- Przy naprawie liczą się czystość montażu, poprawna diagnostyka i kodowanie części.
Z czego składa się układ wtrysku diesla
Najprościej patrzę na ten układ jak na trzy połączone strefy: zasilanie niskociśnieniowe, część wysokociśnieniową i sterowanie. Każda z nich ma własne części, ale awaria jednej szybko odbija się na pozostałych, więc w diagnostyce nie ma sensu patrzeć tylko na jeden element.
| Część | Za co odpowiada | Co się dzieje przy problemie |
|---|---|---|
| Pompka zasilająca i przewody niskiego ciśnienia | Dostarcza paliwo ze zbiornika do dalszych elementów układu | Pompa wysokiego ciśnienia nie dostaje stabilnego zasilania, pojawia się spadek mocy i trudny rozruch |
| Filtr paliwa i separator wody | Usuwa zanieczyszczenia i wodę z oleju napędowego | Przyspiesza zużycie pompy i wtryskiwaczy, może wywołać korozję oraz gaśnięcie silnika |
| Pompa wysokiego ciśnienia | Buduje ciśnienie potrzebne do wtrysku | Spada ciśnienie na listwie, silnik wchodzi w tryb awaryjny albo w ogóle nie odpala |
| Listwa wysokiego ciśnienia | Magazynuje paliwo pod ciśnieniem i rozdziela je do wtryskiwaczy | Pojawiają się wahania ciśnienia, nierówna praca i problemy z dawkowaniem |
| Czujnik ciśnienia i zawór regulacyjny | Kontrolują ciśnienie w listwie i korygują je na bieżąco | Sterownik widzi błędne wartości, zapala kontrolkę i ogranicza osiągi |
| Wtryskiwacze | Dozują paliwo do komory spalania w odpowiednim momencie i ilości | Silnik zaczyna klekotać, dymić, nierówno pracować lub zwiększa się przelew paliwa |
| Sterownik silnika ECU | Oblicza moment, czas i liczbę wtrysków | Jeśli dostaje złe dane z czujników, cały układ działa niepewnie |
| Przewody wysokiego ciśnienia i powrotne | Transportują paliwo i odprowadzają nadmiar do zbiornika | Nieszczelności, zapowietrzenie albo wycieki zaburzają pracę całego systemu |
W praktyce najważniejsze jest to, że ten układ nie działa „po kawałku”. Jeśli paliwo jest źle przefiltrowane albo ciśnienie zasilania siada już na wejściu, potem cierpi pompa, listwa i wtryskiwacze. To właśnie dlatego ja zaczynam od początku łańcucha, a nie od najdroższego elementu na końcu.
Jak te części pracują razem podczas jednego cyklu
Cała idea polega na tym, że pompa nie musi już jednocześnie budować ciśnienia i dokładnie wtryskiwać paliwa do cylindra. W tym systemie robi to sterownik: wylicza obciążenie, obroty, temperaturę i wiele innych parametrów, a potem steruje wtryskiwaczami tak, by dawka trafiła tam, gdzie trzeba, we właściwym momencie.
Od zbiornika do listwy
Paliwo najpierw przechodzi przez układ niskiego ciśnienia, filtr i ewentualny separator wody. Dopiero potem trafia do pompy wysokiego ciśnienia, która spręża je do wartości liczonych w setkach, a dziś często w ponad tysiącu barów. W zależności od wersji spotyka się systemy pracujące nawet do 2 700 bar, więc mówimy o naprawdę precyzyjnej hydraulice.
Od listwy do cylindra
Listwa działa jak magazyn i stabilizator ciśnienia. Dzięki niej wtryskiwacz nie musi czekać, aż pompa „dowiezie” paliwo w danej chwili. Po prostu dostaje gotowe paliwo pod ciśnieniem i otwiera się wtedy, kiedy ECU wyda sygnał. Bosch podaje, że w niektórych wersjach możliwych jest nawet 10 osobnych wtrysków w jednym cyklu, co pomaga wygładzić spalanie, ograniczyć hałas i poprawić kulturę pracy.
Co robi sterownik
Sterownik silnika nie tylko decyduje o momencie wtrysku. Pilnuje też ciśnienia, reaguje na odczyty z czujnika listwy i koryguje działanie zaworu regulacyjnego. To dlatego problem w wiązce, czujniku albo w samym regulatorze potrafi objawiać się tak samo jak zużyty wtryskiwacz. W mojej ocenie właśnie tu najłatwiej o błędną diagnozę, bo objaw jest podobny, ale przyczyna leży gdzie indziej.
Gdy rozumie się ten rytm pracy, dużo łatwiej odczytać symptomy awarii, więc przechodzę teraz do tego, po czym rozpoznać zużyte elementy.
Po czym poznać zużyte lub uszkodzone elementy
Przy dieslach objawy zwykle nie są subtelne. Jeśli kierowca zna typowe sygnały ostrzegawcze, może szybciej odróżnić błahą usterkę od problemu, który zaczyna niszczyć droższe części. Ja zawsze zaczynam od objawów, bo one najczęściej prowadzą do właściwego elementu szybciej niż przypadkowe zgadywanie.
| Objaw | Co zwykle podejrzewam | Co sprawdzam najpierw |
|---|---|---|
| Trudny rozruch, długie kręcenie | Filtr paliwa, niskie ciśnienie zasilania, nieszczelność, spadek ciśnienia na listwie | Stan filtra, obecność wody, ciśnienie na railu podczas rozruchu |
| Nierówna praca na zimno | Wtryskiwacz z nadmiernym przelewem albo słaba atomizacja paliwa | Test przelewowy, korekty dawek, dźwięk pracy na biegu jałowym |
| Czarny dym przy przyspieszaniu | Zbyt duża dawka paliwa lub nieprawidłowy rozpylacz | Stan wtrysku, przepływ powietrza, odczyty z ECU |
| Szarpanie pod obciążeniem | Wahania ciśnienia, problem z regulatorem albo pompą | Rzeczywiste ciśnienie listwy, zawór regulacyjny, zasilanie pompy |
| Kontrolka silnika i tryb awaryjny | Błędne dane z czujnika ciśnienia, regulatora lub wiązki | Odczyt błędów, parametry bieżące, instalacja elektryczna |
| Wzrost spalania i zapach niespalonego diesla | Lejący wtryskiwacz, zły czas otwarcia albo nieszczelność | Test przelewowy, korekty, stan końcówki wtrysku |

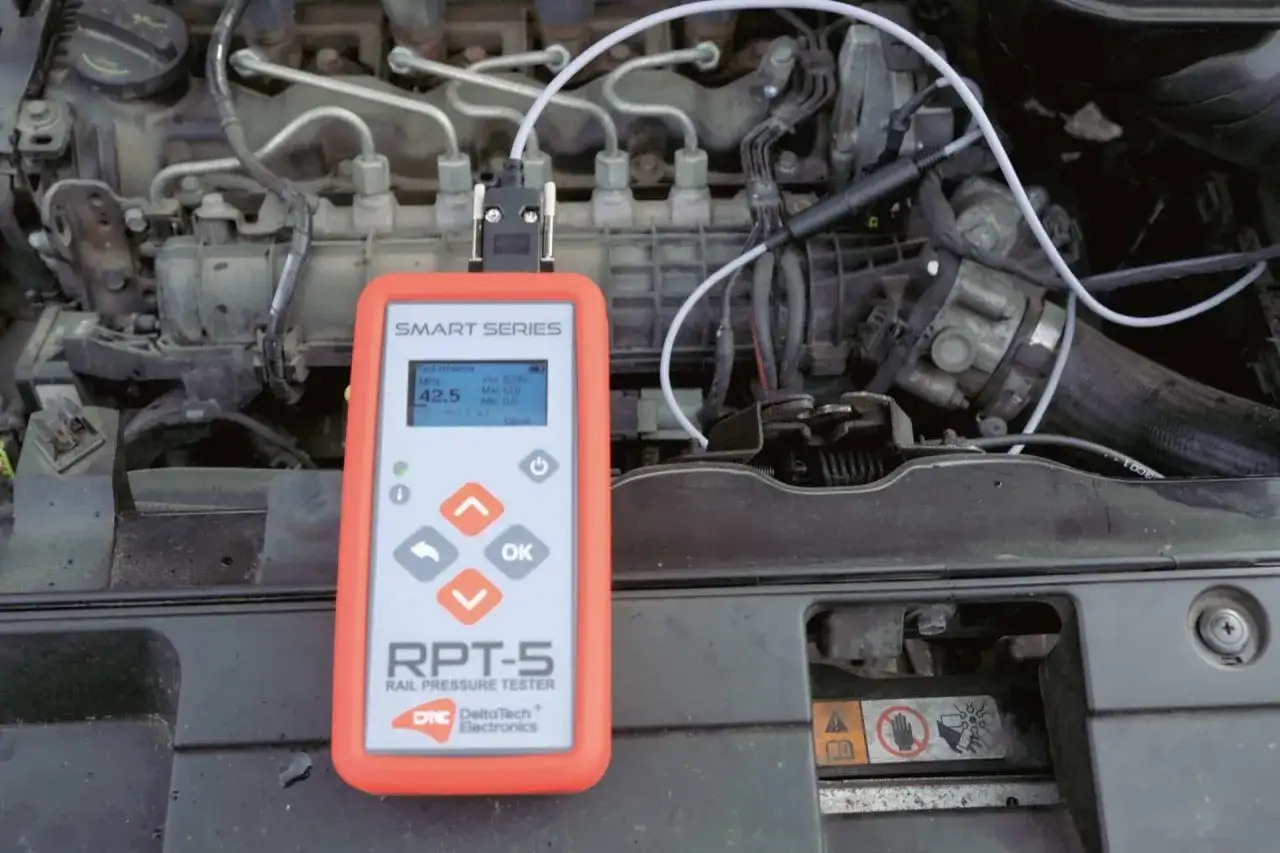

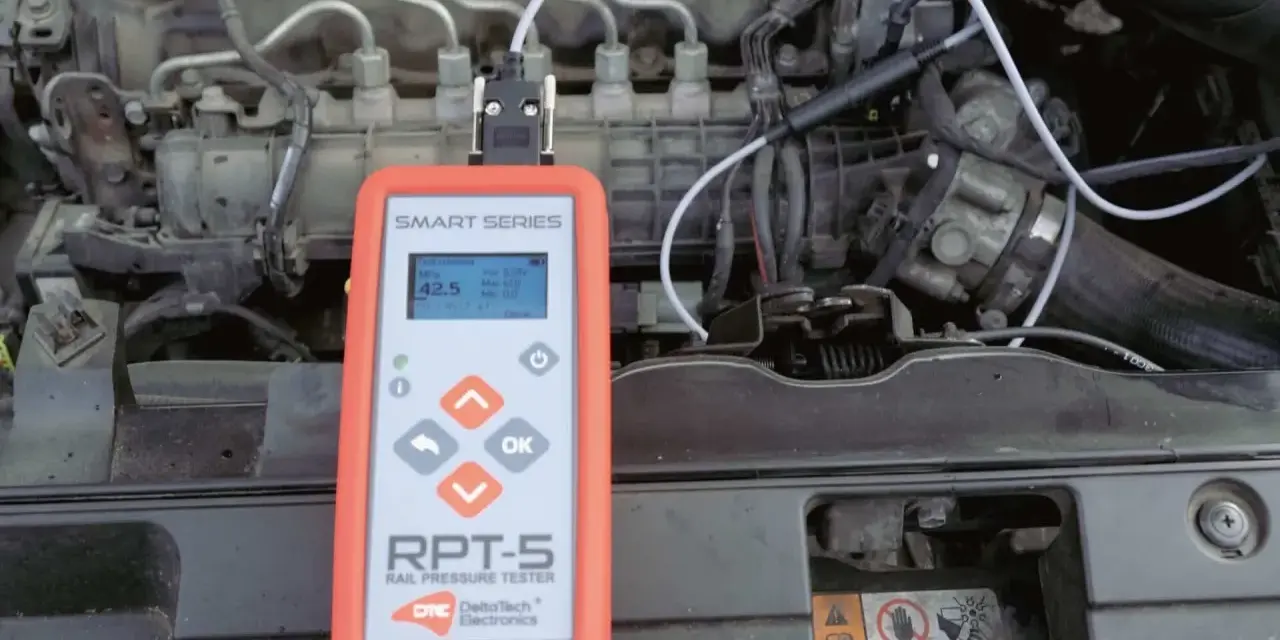

Według Boscha jednymi z głównych przyczyn awarii wtryskiwaczy są słaba filtracja, zanieczyszczenie paliwa i błędny montaż. To zresztą dobrze widać w praktyce, bo większość problemów nie zaczyna się od „magicznego” zużycia, tylko od brudu, wody albo drobnych zaniedbań serwisowych. Dlatego ja zawsze zaczynam od testu przelewowego, pomiaru ciśnienia i kontroli filtra, zanim ktokolwiek zamówi drogi podzespół.
Które części wymienia się najczęściej i jak nie przepalić budżetu
Najczęściej w pierwszej kolejności wymienia się filtr paliwa, potem sprawdza wtryskiwacze, a dopiero dalej wchodzi się w pompę wysokiego ciśnienia, listwę i czujniki. Taki porządek ma sens, bo różnica kosztów między tymi elementami bywa ogromna, a objawy potrafią się nakładać. Ja nie oszczędzałbym na filtrze paliwa, bo to najtańszy element ochronny całego układu.
Filtr paliwa i separator wody
To część, której nie powinno się traktować jak zwykłego materiału eksploatacyjnego „przy okazji”. Bosch pokazuje w swoich materiałach, że opóźniona wymiana filtra albo użycie słabego wkładu zwiększa ryzyko szybkiego zużycia wtryskiwaczy i może doprowadzić do uszkodzeń silnika. W praktyce filtr ma chronić nie tylko przed paprochami, ale też przed wodą, która przyspiesza korozję i pogarsza smarowanie paliwem.
Wtryskiwacze
Tu najważniejsza rzecz jest prosta: wtryskiwacze solenoidowe i piezoelektryczne nie są zamienne. Różnią się szybkością działania i konstrukcją, więc nawet jeśli z zewnątrz wyglądają podobnie, nie można ich traktować jako uniwersalnych części. Po wymianie zwykle trzeba też wykonać kodowanie lub adaptację, żeby sterownik wiedział, z jaką charakterystyką ma pracować.
Przeczytaj również: Jak rozpoznać zapowietrzoną chłodnicę? Objawy, które musisz znać
Pompa, listwa i czujniki
Pompa wysokiego ciśnienia i listwa zwykle nie zużywają się tak często jak filtr czy wtryski, ale kiedy już się odezwą, rachunek potrafi być znacznie wyższy. Jeżeli pompa zaczyna się rozsypywać, najgorszy scenariusz to opiłki w całym układzie. Wtedy nie wystarczy wymiana jednego elementu, tylko trzeba czyścić i weryfikować cały obieg paliwa.
| Rozwiązanie | Kiedy ma sens | Na co uważać |
|---|---|---|
| Nowa część OEM | Po poważnej awarii, w młodszym aucie, przy dużym znaczeniu niezawodności | Najwyższy koszt, ale też największa przewidywalność |
| Regenerowana | Gdy część da się poprawnie zweryfikować i pracuje renomowany serwis | Jakość zależy od zaplecza testowego i czystości procesu |
| Używana z demontażu | Awaryjnie albo przy starszym aucie, gdy budżet jest bardzo ograniczony | Największe ryzyko ukrytego zużycia i braku zgodności z resztą układu |
Wybór „najtańszej opcji” bywa pozorną oszczędnością. W mojej ocenie lepiej zapłacić za pewny filtr, poprawną regenerację albo właściwy nowy element, niż potem wracać do naprawy z jeszcze większym rachunkiem. To naturalnie prowadzi do ostatniej rzeczy, która w takim dieslu naprawdę robi różnicę: codziennej profilaktyki.
Jak przedłużyć życie układu bez zbędnych wydatków
Jeżeli miałbym wskazać jedną zasadę, byłaby banalna: czystość i regularność wygrywają z późniejszymi naprawami. Ten układ nie wybacza brudu, wody ani długiego ignorowania pierwszych objawów, ale odwdzięcza się bardzo dobrą kulturą pracy, jeśli ma właściwe warunki.
- Tankuj na sprawdzonych stacjach i unikaj paliwa niewiadomego pochodzenia.
- Wymieniaj filtr paliwa zgodnie z interwałem, a przy cięższej eksploatacji nawet wcześniej.
- Jeśli auto ma odstojnik wody, nie ignoruj sygnału o jej obecności.
- Nie jeźdź długo z prawie pustym bakiem, bo zwiększasz ryzyko zassania osadów i wilgoci.
- Po naprawie układu paliwowego pilnuj czystości montażu, uszczelek i odpowietrzenia.
- Po wymianie wtryskiwaczy dopilnuj kodowania i adaptacji, jeśli wymaga tego dany model.
- Nie odkładaj diagnostyki, gdy pojawia się szarpanie, trudny rozruch albo nierówna praca na zimno.
Gdy patrzę na ten system całościowo, widzę jedną rzecz: to nie jest układ „na siłę skomplikowany”, tylko bardzo precyzyjny. Jeśli paliwo jest czyste, ciśnienie stabilne, a części dobrane i zamontowane poprawnie, diesel odwdzięcza się spokojną pracą i niskim spalaniem. Jeśli chcesz, mogę też przygotować osobny, praktyczny artykuł o objawach awarii wtryskiwaczy albo o tym, jak wygląda diagnostyka pompy wysokiego ciśnienia krok po kroku.
