Połączenie równoległe akumulatorów ma sens wtedy, gdy chcesz zachować to samo napięcie, ale zwiększyć pojemność i możliwości prądowe zestawu. W praktyce oznacza to prostszy sposób na dłuższą pracę instalacji 12 V, lepsze zasilanie osprzętu i mniejsze ryzyko, że pojedyncza bateria będzie pracowała na granicy swoich możliwości. Poniżej wyjaśniam, jak taki układ działa, jakie akumulatory można ze sobą łączyć, jak poprowadzić przewody i czego nie robić, jeśli bank ma działać długo, a nie tylko „na chwilę”.
Najważniejsze zasady, które warto zapamiętać od razu
- W układzie równoległym napięcie pozostaje takie samo, a pojemność się sumuje.
- Łącz tylko akumulatory o tym samym napięciu nominalnym i możliwie zbliżonej technologii, wieku oraz stanie naładowania.
- Najlepszy efekt daje wspólna szyna dodatnia i ujemna oraz przewody o tej samej długości i przekroju.
- Każda bateria lub każdy string powinny mieć własny bezpiecznik na dodatnim przewodzie.
- Nie podłączaj całego odbiornika do jednej sztuki, bo prąd rozłoży się nierówno i jedna bateria będzie zużywać się szybciej.
Na czym polega układ równoległy i co zmienia w praktyce
W połączeniu równoległym łączysz biegun dodatni z dodatnim, a ujemny z ujemnym. To najprostszy sposób na rozbudowę banku bez zmiany napięcia instalacji. Jeśli zestaw ma 12 V, po złączeniu kolejnych baterii nadal ma 12 V, ale rośnie dostępna pojemność wyrażona w Ah oraz zapas prądu, jaki układ może oddać do odbiorników.
Praktyczny przykład jest banalny: dwa akumulatory 12 V 100 Ah połączone równolegle tworzą bank 12 V 200 Ah. Dla użytkownika oznacza to po prostu dłuższy czas pracy lodówki turystycznej, przetwornicy, oświetlenia czy osprzętu w kamperze. Nie dostajesz wyższego napięcia, ale zyskujesz większy „zbiornik energii”.
| Cecha | Układ równoległy | Układ szeregowy |
|---|---|---|
| Napięcie | Takie samo jak pojedynczej baterii | Sumuje się |
| Pojemność Ah | Sumuje się | Zostaje taka sama |
| Główny efekt | Dłuższa praca i większy zapas prądowy | Wyższe napięcie instalacji |
| Typowe zastosowanie | Instalacje 12 V, kampery, audio, zasilanie pomocnicze | Układy 24 V, 48 V i inne systemy wyższego napięcia |
Ja najczęściej tłumaczę to tak: w równoległym banku zwiększasz „pojemność magazynu”, a nie „wysokość półki”. To ważne rozróżnienie, bo od razu podpowiada, kiedy ten wariant ma sens, a kiedy lepiej myśleć o innym napięciu instalacji. Zanim jednak zepniesz baterie, trzeba sprawdzić, czy nadają się do wspólnej pracy.
Jakie akumulatory można łączyć razem, a jakich nie
Podstawowy warunek jest nie do obejścia: akumulatory muszą mieć to samo napięcie nominalne. Nie łączy się 6 V z 12 V, nie miesza się też przypadkowo różnych chemii tylko dlatego, że obudowa wygląda podobnie. W praktyce najlepiej sprawdzają się baterie tego samego typu, modelu, producenta i zbliżonego wieku, bo wtedy ich rezystancja wewnętrzna i charakterystyka ładowania są podobne.
Rezystancja wewnętrzna to opór elektryczny wewnątrz akumulatora. Im bardziej różni się między sztukami, tym mniej równomiernie rozkładają się prądy ładowania i rozładowania. Jedna bateria może wtedy pracować ciężej, szybciej się nagrzewać albo wcześniej się zużywać.
Akumulatory kwasowo-ołowiowe i AGM
W klasycznych akumulatorach rozruchowych, AGM i żelowych najbezpieczniej trzymać się zasady: ten sam typ, ta sama pojemność, podobny stan zużycia. Mieszanie starego akumulatora z nowym zwykle działa tylko pozornie, bo słabsza sztuka zaczyna ograniczać cały bank. Przy takich zestawach szczególnie ważne są też dobre połączenia mechaniczne i regularna kontrola napięcia spoczynkowego.
Przeczytaj również: Objawy uszkodzonego alternatora – jak rozpoznać brak ładowania?
Akumulatory litowe
W litowych zestawach, zwłaszcza LiFePO4, układ równoległy bywa wygodny, ale wymaga większej dyscypliny. Każdy pakiet powinien mieć zgodny BMS, czyli elektronikę zarządzającą i ochronną, a najlepiej również identyczne ustawienia ładowania. W nowych bateriach przed połączeniem warto wyrównać stan naładowania, bo duże różnice SOC potrafią powodować niepotrzebnie wysokie prądy wyrównawcze po spięciu.
Jeśli miałbym wskazać najczęstszy błąd początkujących, to byłoby dokładanie nowej baterii do starego banku „bo jeszcze działa”. To krótkowzroczne rozwiązanie. Z zewnątrz wszystko wygląda poprawnie, ale wewnątrz zestaw zaczyna pracować nierówno i szybciej traci pojemność. Następny krok to już nie sam dobór baterii, lecz sposób ich podłączenia.
Jak wykonać połączenie krok po kroku
- Odłącz odbiorniki, ładowarki i wszystko, co mogłoby pobierać prąd w czasie montażu.
- Sprawdź, czy każda bateria ma zbliżone napięcie spoczynkowe i podobny stan naładowania.
- Ustaw akumulatory możliwie blisko siebie, tak aby przewody były krótkie i symetryczne.

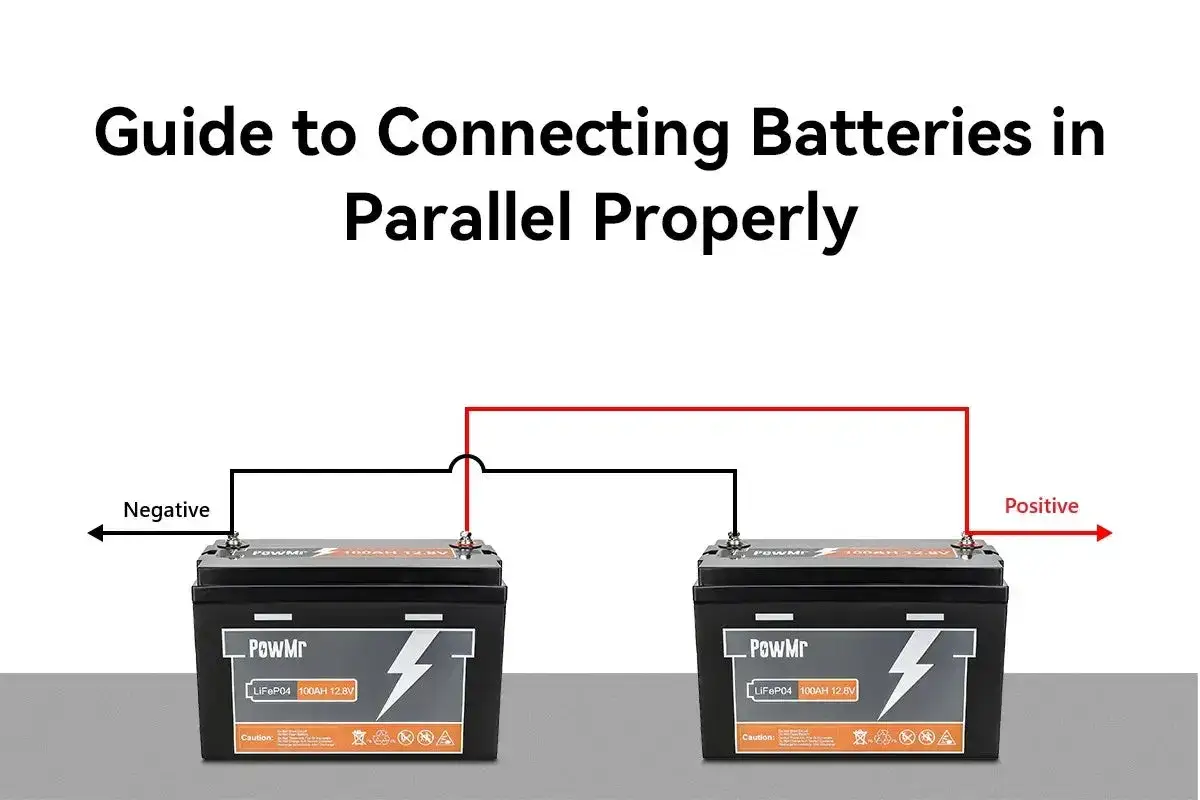

- Połącz dodatnie bieguny między sobą oraz ujemne bieguny między sobą.
- Jeżeli to możliwe, zastosuj wspólne szyny zbiorcze zamiast łączenia wszystkiego „łańcuszkiem” z jednej baterii do drugiej.
- Wyeliminuj najgorszy wariant, czyli podpięcie odbiornika i ładowarki do jednej, skrajnej baterii w banku.
- Załóż bezpiecznik na dodatnim przewodzie każdej baterii albo każdej gałęzi, jeśli producent instalacji tego wymaga.
- Po zakończeniu montażu sprawdź napięcie całego zestawu oraz temperaturę złącz po pierwszym większym obciążeniu.
W praktyce najlepszy schemat jest prosty: bank ma wspólny plus i wspólny minus, a odbiornik oraz źródło ładowania są wpięte tak, żeby żadna bateria nie była faworyzowana. To właśnie w takim układzie prąd rozkłada się najbardziej przewidywalnie. Sam schemat to jednak dopiero połowa sukcesu, bo równie ważne są przewody.

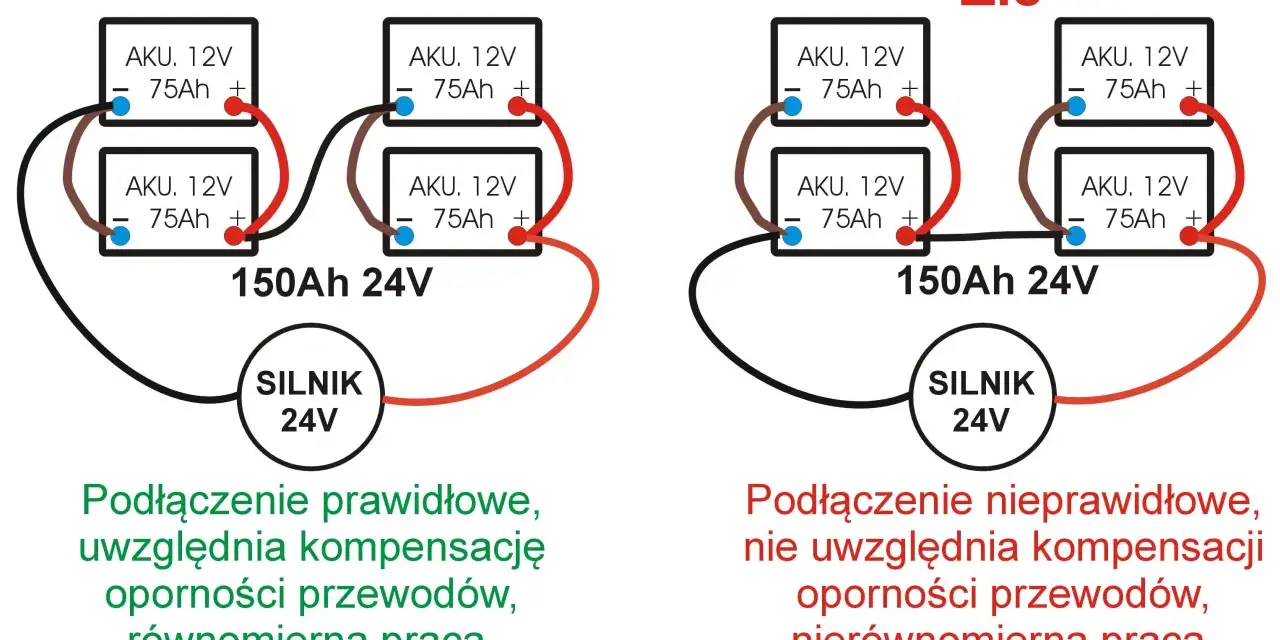

Jak okablować zestaw, żeby prąd rozkładał się równo
Przewód w takim układzie działa jak opór, więc im jest dłuższy i cieńszy, tym większy spadek napięcia. Dlatego w dobrym banku wszystkie odcinki prowadzące od baterii do szyny zbiorczej powinny mieć taką samą długość, taki sam przekrój i podobne końcówki. Jeśli jedna gałąź ma łatwiejszą drogę niż druga, prąd wybierze właśnie ją. To prosty fizyczny mechanizm, a nie „wada” samego akumulatora.
Najczytelniejsze rozwiązanie to busbar, czyli szyna zbiorcza. Do niej podpinasz każdą baterię osobnym przewodem, a nie budujesz długiego łańcucha połączeń między kolejnymi sztukami. W instrukcjach niektórych systemów litowych można spotkać przykładowe przekroje rzędu 35 mm² dla jednej baterii, 50 mm² dla dwóch, 70 mm² dla trzech i 95 mm² dla czterech, ale traktuję to wyłącznie jako przykład z konkretnej instalacji, nie uniwersalną normę. Ostateczny dobór zależy od długości przewodów, prądu i wymagań producenta.
- Łącz bank przez wspólne szyny, a nie przez jedną „główną” baterię.
- Prowadź przewody możliwie krótko i równo.
- Używaj tych samych końcówek, zacisków i momentu dokręcenia na wszystkich połączeniach.
- Zakładaj bezpiecznik możliwie blisko plusa każdej baterii.
- Nie zostawiaj luźnych, przegrzewających się złącz, bo to one najczęściej psują cały efekt.
To właśnie tu wielu ludzi popełnia błąd: z pozoru dobrze spięty bank działa, ale jedna bateria oddaje więcej prądu, a druga mniej. Na krótkim dystansie tego nie widać, ale po miesiącach różnica robi się wyraźna. Z takiego układu płynnie przechodzę do błędów, bo to one najczęściej skracają życie całej instalacji.
Najczęstsze błędy, które skracają życie banku
- Mieszanie różnych typów baterii - AGM z żelowym albo litowego z ołowiowym to proszenie się o nierówną pracę i problemy z ładowaniem.
- Łączenie nowych i mocno zużytych sztuk - słabszy akumulator ogranicza cały zestaw i szybciej się degraduje.
- Brak bezpieczników na poszczególnych gałęziach - przy zwarciu pozostałe baterie potrafią oddać bardzo duży prąd w miejsce uszkodzenia.
- Różne długości przewodów - im większa asymetria, tym gorszy rozkład obciążenia i ładowania.
- Podłączanie obciążeń do jednej baterii - pozornie wygodne, ale w praktyce prowadzi do nierównomiernego zużycia.
- Ignorowanie ustawień ładowarki lub BMS - zwłaszcza w litowych systemach zła krzywa ładowania potrafi wyłączyć baterię albo obniżyć jej żywotność.
Jeśli miałbym wskazać jeden błąd szczególnie kosztowny, wybrałbym brak ochrony każdej gałęzi. Zwarcie jednej baterii nie kończy się wtedy na jednej baterii, tylko uruchamia reakcję całego banku. Właśnie dlatego po montażu nie warto od razu uznawać pracy za zakończoną; trzeba jeszcze sprawdzić, jak zestaw zachowuje się w realnym obciążeniu.
Co sprawdzić po uruchomieniu, żeby bank pracował równo
Po pierwszym uruchomieniu sprawdzam przede wszystkim napięcie każdej baterii, temperaturę połączeń i to, czy ładowarka pracuje zgodnie z profilem danej chemii. Jeśli któraś końcówka robi się wyraźnie cieplejsza od pozostałych, to znak, że połączenie ma za duży opór albo jeden z przewodów nie został dobrze zaciśnięty. Takiej rzeczy nie wolno ignorować.
W bankach kwasowo-ołowiowych pilnuję też pełnego doładowania i poziomu elektrolitu, jeśli dany model tego wymaga. W litowych sprawdzam komunikację BMS, alarmy oraz to, czy baterie osiągają podobny poziom naładowania. Dobrą praktyką jest też okresowa kontrola złącz po kilku cyklach pracy, bo świeżo zmontowana instalacja potrafi się jeszcze „ułożyć”.
W praktyce najlepszy układ to taki, który wygląda wręcz nudno: identyczne baterie, krótkie i symetryczne przewody, wspólne szyny, osobne bezpieczniki i regularna kontrola napięcia. Taki bank nie imponuje na zdjęciu, ale właśnie on najrzadziej sprawia kłopoty w aucie, kamperze czy instalacji pomocniczej.
