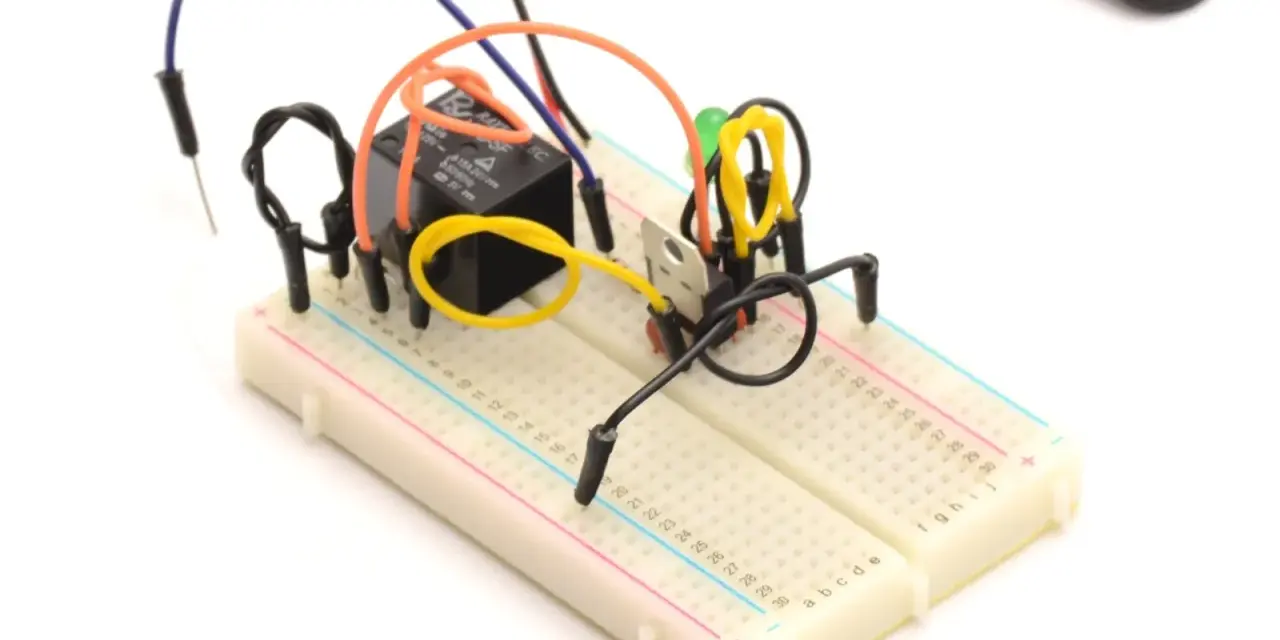

Przekaźnik to prosty element, ale w instalacji elektrycznej robi sporą różnicę: pozwala sterować większym obciążeniem za pomocą małego sygnału, odciąża przełączniki i ogranicza spadki napięcia. W samochodzie spotykam go tam, gdzie liczy się pewne przełączanie prądu, czyli przy światłach, klaksonie, wentylatorach, ogrzewaniu szyby czy rozruszniku. Poniżej rozkładam jego działanie na części pierwsze, pokazuję najczęstsze odmiany i tłumaczę, jak dobrać oraz sprawdzić taki element bez zgadywania.
Najważniejsze rzeczy, które warto zapamiętać
- Cewka steruje stykami, więc mały prąd może włączać znacznie większy obwód.
- W motoryzacji przekaźnik pomaga prowadzić prąd mocy krótszą drogą i chroni przełączniki przed przeciążeniem.
- Najczęściej spotkasz układ 4-pinowy NO albo 5-pinowy przełączający z wyjściem 87a.
- Na obudowie zwracaj uwagę na 12 V albo 24 V, obciążenie styków i ewentualną diodę w cewce.
- Do diagnozy wystarczy prosty test zasilania, zamiana z identycznym egzemplarzem i kontrola ciągłości styków.
Jak działa przekaźnik i skąd bierze się jego przewaga
Ja patrzę na przekaźnik jak na elektryczny przełącznik uruchamiany sygnałem z cewki. Gdy przez cewkę płynie prąd, powstaje pole magnetyczne, które przyciąga kotwicę i zmienia stan styków. Dzięki temu tor sterowania i tor mocy są od siebie galwanicznie oddzielone, a przełącznik na desce rozdzielczej albo w module nie musi przenosić całego obciążenia.
Na poziomie styków najczęściej spotkasz układ NO, czyli normalnie rozwarty, NC, czyli normalnie zwarty, oraz wariant przełączający. W praktyce to rozwiązuje bardzo konkretny problem: zamiast ciągnąć gruby przewód przez cały samochód, prowadzi się krótszą drogę zasilania do odbiornika, a sam sygnał sterujący może płynąć cienkim przewodem. W dokumentacji producentów motoryzacyjnych spotyka się układy, w których przewód sterujący ma zaledwie 0,75 mm² i przenosi prąd rzędu 150 mA lub mniej, podczas gdy tor roboczy zasila już światła, klakson albo wentylator. Kiedy rozumie się tę zasadę, łatwiej odróżnić element działający z sensem od prowizorki, która tylko wygląda podobnie.
Kiedy już masz ten mechanizm w głowie, łatwiej zrozumieć, dlaczego producenci rozróżniają kilka odmian i oznaczeń styków.
Jakie odmiany spotkasz najczęściej
Nie każdy przekaźnik zachowuje się tak samo. W samochodach najczęściej widzę klasyczne modele elektromechaniczne, ale czasem pojawiają się też wersje półprzewodnikowe, bistabilne albo układy przełączające z dodatkowym stykiem 87a. To ważne, bo od typu zależy nie tylko sposób pracy, lecz także to, czy element nada się do światła, silnika, pompy albo obwodu wymagającego dwóch stanów.
| Typ | Co daje | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Elektromechaniczny 4-pinowy NO | Najprostszy i najpopularniejszy układ; po pobudzeniu cewki zwiera styk roboczy | Światła, klakson, dodatkowy wentylator, proste przeróbki | Ma styki mechaniczne, więc z czasem się zużywa |
| Elektromechaniczny 5-pinowy przełączający | Ma styk 87a, który działa w stanie spoczynku | Układy dwóch prędkości, zmiany toru zasilania, logika przełączająca | Łatwo pomylić 87 z 87a przy montażu |
| Półprzewodnikowy SSR | Brak styków mechanicznych, cicha i szybka praca | Specjalne aplikacje, gdy liczy się trwałość i częste przełączanie | Może grzać się bardziej i wymagać dokładniejszego doboru |
| Bistabilny | Utrzymuje stan po odłączeniu sterowania | Gdy chcesz oszczędzać energię albo potrzebujesz pamięci stanu | Nie każdy układ sterowania jest do niego przygotowany |
W autach osobowych zwykle pracuje instalacja 12 V, a w ciężarowych i autobusach często 24 V, więc napięcie cewki trzeba dobrać bez zgadywania. Ja w motoryzacji najczęściej trafiam na prosty przekaźnik wpinany w gniazdo, a nie na wersję montowaną bezpośrednio na płytce. To prowadzi nas do pytania, gdzie taki element naprawdę daje największą korzyść.
Gdzie w samochodzie przekaźnik robi największą różnicę
Najlepiej widać to przy odbiornikach, które biorą większy prąd albo są wrażliwe na spadek napięcia. W reflektorach przekaźnik pozwala poprowadzić zasilanie krótszą drogą od akumulatora do lampy, dzięki czemu mniej energii gubi się na przewodach i stykach. Efekt jest prosty: mniej grzania instalacji, mniejsze obciążenie przełącznika i bardziej stabilne świecenie.
| Zastosowanie | Po co stosuję przekaźnik | Co realnie zyskuję |
|---|---|---|
| Światła mijania i drogowe | Odciążenie przełącznika i ograniczenie spadku napięcia | Lepsze zasilanie żarówek lub modułów LED, mniejsze grzanie wiązki |
| Klakson | Sygnał z przycisku steruje tylko cewką | Przycisk nie musi przenosić dużego prądu, a klakson dostaje pełne zasilanie |
| Wentylator chłodnicy | Silnik ma duży prąd rozruchowy | Mniej ryzyka sklejenia styków i przegrzania przełącznika |
| Ogrzewanie tylnej szyby | Duże i długotrwałe obciążenie | Stabilniejsza praca układu przy dłuższym grzaniu |
| Rozrusznik i pompa paliwa | Ważne jest pewne załączanie przy dużym obciążeniu | Lepsza niezawodność i mniejsze obciążenie obwodu sterującego |
Ja szczególnie cenię ten układ tam, gdzie długość przewodów i jakość styków zaczynają robić różnicę w napięciu. W praktyce nawet drobna poprawa prowadzenia prądu może oznaczać wyraźnie lepszą pracę lampy albo wentylatora, a to już jest konkret, nie teoria. Skoro wiesz, po co stosuje się przekaźnik, czas przejść do tego, jak go dobrać i nie pomylić wyprowadzeń.
Jak dobrać przekaźnik i poprawnie go podłączyć
Wybór zaczynam zawsze od dwóch pytań: jakie napięcie ma instalacja i jaki prąd naprawdę popłynie przez styki. Sam napis „30 A” na obudowie nie załatwia sprawy, bo obciążenie rezystancyjne, silnik wentylatora i żarówka LED z driverem zachowują się inaczej. Ja zostawiam zapas co najmniej 20-30% ponad prąd roboczy, a przy silnikach, pompach i wentylatorach jeszcze więcej, bo prąd rozruchowy bywa wyraźnie wyższy niż prąd pracy ciągłej.
| Zacisk | Funkcja | Co sprawdzam przy montażu |
|---|---|---|
| 30 | Zasilanie toru mocy | Bezpiecznik, grubość przewodu i jakość połączenia z akumulatorem lub rozdzielnią |
| 85 | Zacisk cewki | Czy prowadzi do sterowania lub masy i czy nie ma na nim uszkodzeń izolacji |
| 86 | Drugi zacisk cewki | Polaryzację, jeśli przekaźnik ma diodę lub inne zabezpieczenie w cewce |
| 87 | Wyjście na obciążenie | Czy zasila właściwy odbiornik i czy nie ma zamiany z 87a |
| 87a | Styk normalnie zwarty | Czy układ faktycznie wymaga działania w stanie spoczynku |
Warto pamiętać, że przy cewkach z diodą polaryzacja przestaje być detalem, a staje się warunkiem działania. Jeśli podłączysz taki element odwrotnie, układ może nie zadziałać albo zachowa się nieprzewidywalnie, więc zawsze patrzę na oznaczenia producenta zamiast ufać kolorom przewodów. Dobre podłączenie to dopiero połowa sukcesu, bo druga połowa zaczyna się wtedy, gdy coś nie załącza się tak, jak powinno.
Jak rozpoznać awarię i sprawdzić element bez zgadywania
Gdy układ milczy, a przekaźnik tylko czasem „klika”, nie zaczynam od wymiany wszystkiego po kolei. Najpierw sprawdzam, czy problem leży po stronie cewki, styków, gniazda czy samego zasilania. Taki porządek oszczędza czas i chroni przed wymianą sprawnego elementu tylko dlatego, że usterka siedzi obok.
- Sprawdzam bezpiecznik i obecność zasilania na zacisku 30.
- Nasłuchuję, czy po podaniu sterowania przekaźnik wyraźnie przełącza się mechanicznie.
- Mierzę ciągłość cewki i potwierdzam, że na 85/86 pojawia się właściwe napięcie sterujące.
- Testuję styk roboczy między 30 i 87, a w wersji przełączającej także 30 i 87a, najlepiej pod obciążeniem, nie tylko na sucho.
- Oglądam gniazdo pod kątem nadpaleń, luzów, korozji i przegrzanych pinów.
Objawy zużycia są zwykle dość czytelne: przerywana praca, nagrzewanie obudowy, nadtopione złącze, spadek mocy odbiornika albo charakterystyczny zapach przypalonej instalacji. Warto też pamiętać o przepięciach generowanych przy wyłączaniu cewki, bo potrafią sięgać kilkuset woltów; właśnie dlatego wersje z rezystorem lub diodą tłumiącą nie są dodatkiem „na wszelki wypadek”, tylko realnym zabezpieczeniem. To ważny detal, który prowadzi wprost do najczęstszych błędów montażowych.
Najczęstsze błędy, które psują cały układ
W praktyce najwięcej problemów widzę wtedy, gdy ktoś traktuje przekaźnik jak magiczną poprawkę do słabej instalacji. Sam element nie naprawi skorodowanej masy, zbyt cienkiego przewodu ani źle dobranego bezpiecznika, a przy obciążeniach indukcyjnych potrafi zostać przeciążony szybciej, niż się wydaje. To właśnie dlatego nie lubię montażu „na oko” bez sprawdzenia, co naprawdę dzieje się w torze zasilania.
- Pomylenie 87 z 87a, co odwraca logikę działania układu.
- Brak bezpiecznika blisko źródła zasilania, przez co awaria może uszkodzić wiązkę.
- Za cienki przewód po stronie mocy, który powoduje spadek napięcia i grzanie.
- Zignorowanie polaryzacji w przekaźniku z diodą tłumiącą.
- Praca na granicy dopuszczalnego prądu zamiast z bezpiecznym zapasem.
- Użycie przekaźnika do zamaskowania problemu z masą, złączem albo samym odbiornikiem.
Jeśli unikniesz tych kilku błędów, przekaźnik zaczyna robić to, do czego został stworzony: sterować większym prądem w prosty, bezpieczny i przewidywalny sposób. Została jeszcze jedna rzecz, którą lubię dopowiadać na końcu, bo pomaga spojrzeć na cały temat bardziej praktycznie.
Kiedy to rozwiązanie naprawdę ma sens w motoryzacji
Z mojego punktu widzenia przekaźnik ma największy sens wtedy, gdy chcesz przenieść obciążenie poza kabinę, skrócić drogę zasilania i odciążyć przełącznik sterujący. To właśnie dlatego tak często pojawia się przy reflektorach, klaksonie, wentylatorze czy ogrzewaniu szyby. Jeśli jednak odbiornik pobiera niewielki prąd i jest położony blisko sterowania, prostszy układ bywa rozsądniejszy niż dokładanie kolejnego elementu.
Gdy czytam schemat, zaczynam od trzech rzeczy: napięcia cewki, oznaczeń styków i rodzaju zabezpieczenia w cewce. Taka kolejność pozwala mi szybko odróżnić prosty wariant 4-pinowy od przełączającego 5-pinowego i od razu sprawdzić, czy montaż ma sens techniczny. Jeśli schemat jest nieczytelny, szukam najpierw masy cewki i stałego plusa na 30, bo to najszybciej pokazuje, czy problem dotyczy sterowania, czy toru mocy. Właśnie wtedy przekaźnik przestaje być anonimową kostką w skrzynce, a staje się po prostu dobrze użytym narzędziem elektrycznym.
